断路器虚拟仿真VR实训教学软件V1.0

断路器原理+断路器设备认知+断路器二次回路+断路器巡检内容

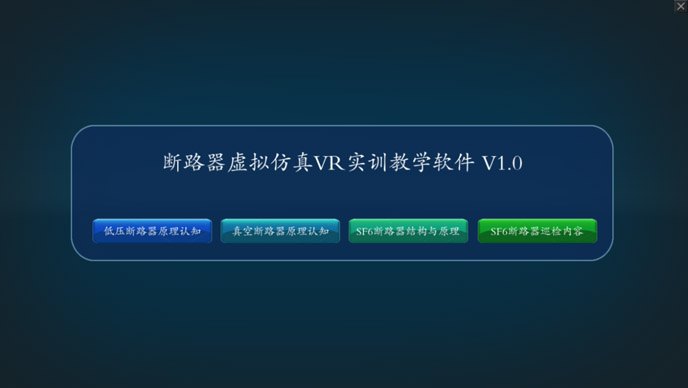

软件主界面

风力发电VR

软件名称：

断路器虚拟仿真VR实训教学软件V1.0

产品型号：

HYSJ-DLQ01

实验目的：

利用虚拟现实VR技术为电气工程相关专业学生提供三维高仿真、交互式、全程参与互动式、身临其境的断路器电气设备虚拟仿真VR实训教学软件。让学生能过软件自主实操和自主模拟实验设计，并产生相应的结果。让学生通过三维可视化方式掌握断路器电气保护原理、断路器设备结构、断路器巡检内容等相关基础知识。开展VR实训拓展新途径，提高学生工程设计与创新能力，提升专业人才的培养质量和培养水平。

实训标准:

以学员的知识目标培养为主，需提供结构认知、巡检认知、检修认知等内容。VR实训不受场地、设备等限制，仅大于3*3米的实验室即可，颠覆了原有枯燥死板的教学培训模式。

软件版本:

PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

WebGL版：无需安装插件，利用360极速浏览器、firefox浏览器、UC浏览器输入网址即可。

客户端电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

VR眼镜版：需要VR眼镜一套，推荐为HTC VR pro版眼镜;PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5 4590以上，内存8G以上，显卡NVIDIA1060显存4G以上，硬盘存储容量100G以上，视频输出：HDMI1.3,3个USB3.0，1个USR2.0.

Android版：中端手机配置

软件包括内容:

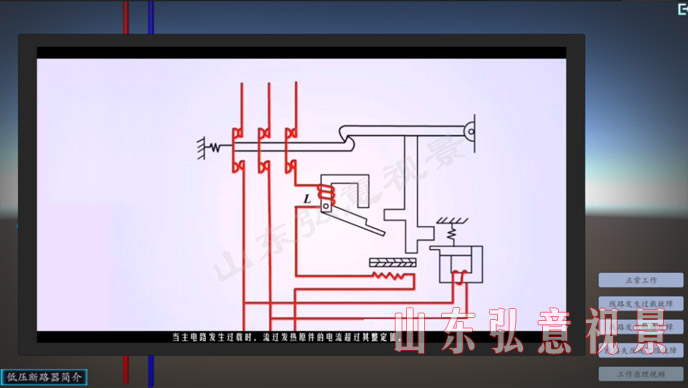

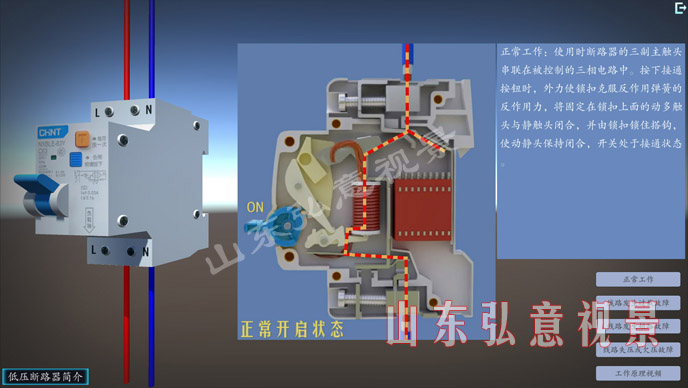

一、低压断路器原理认知；

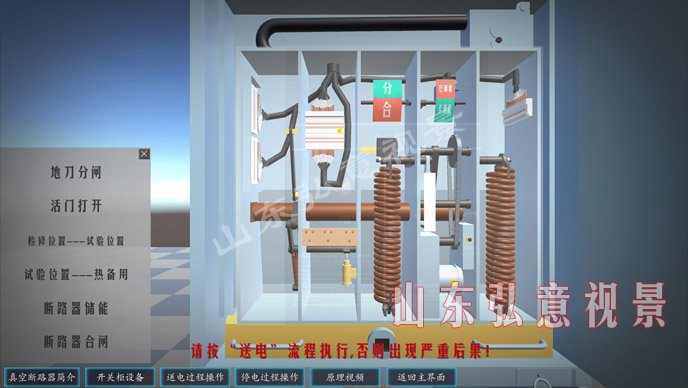

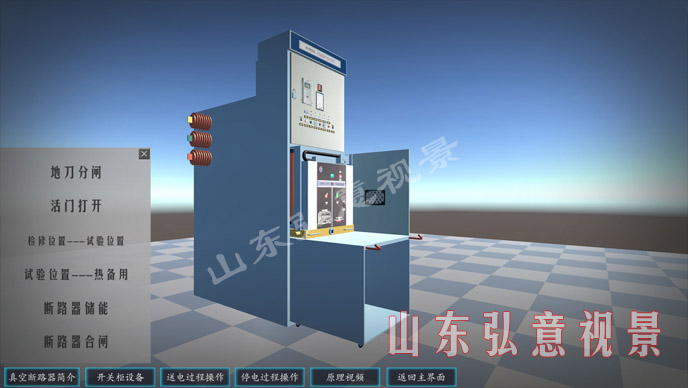

二、中空断路器原理认知；

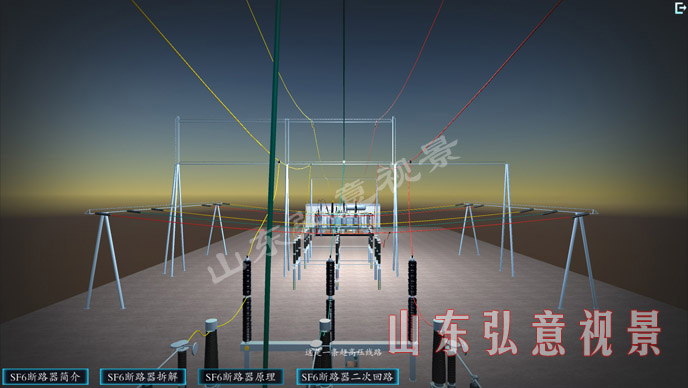

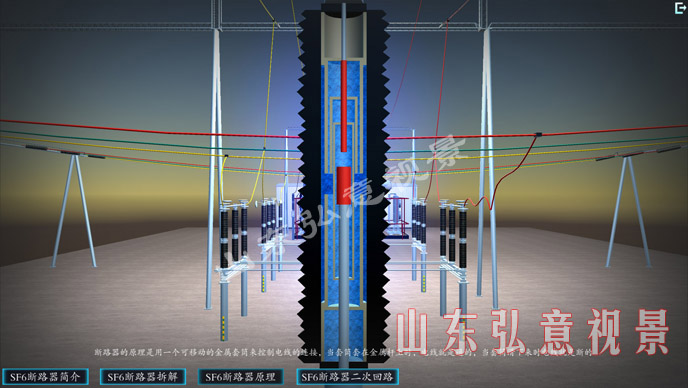

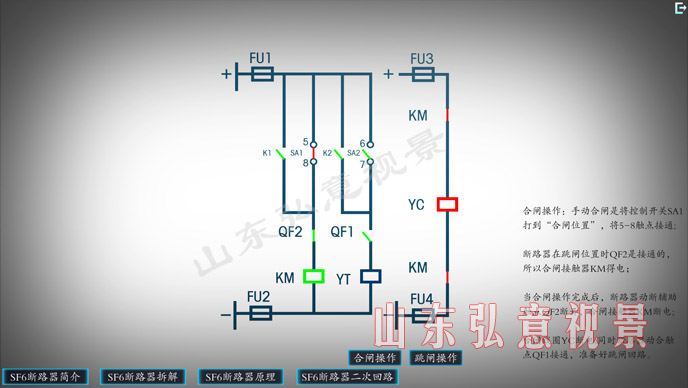

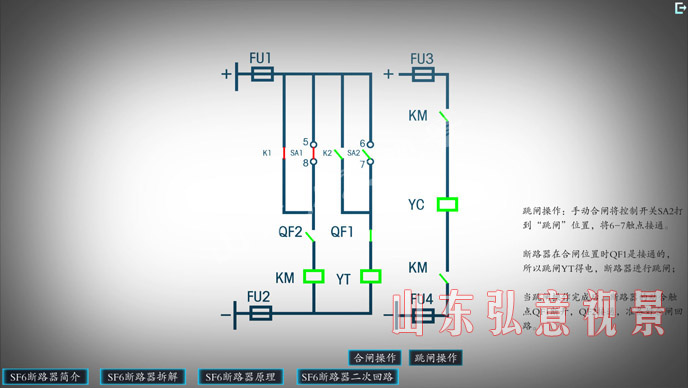

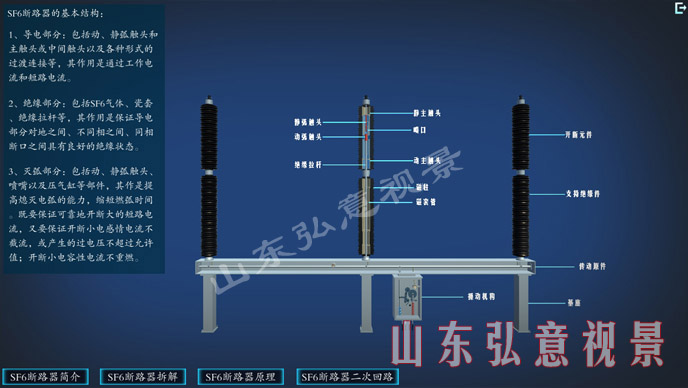

三、SF6断路器结构与原理及二次回路讲解；

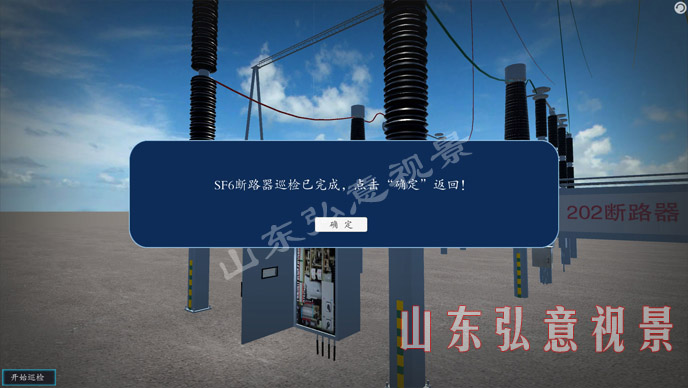

四、SF6断路器外观巡检实训；

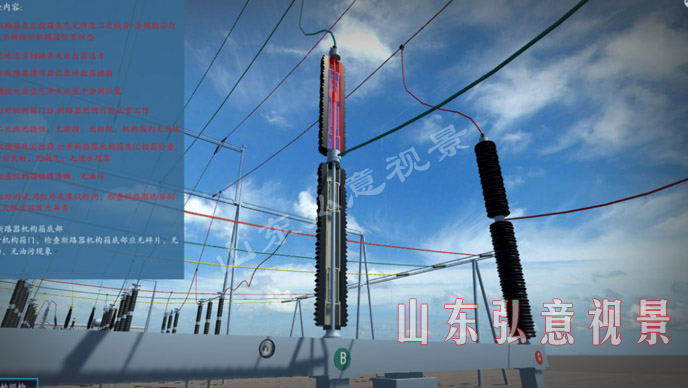

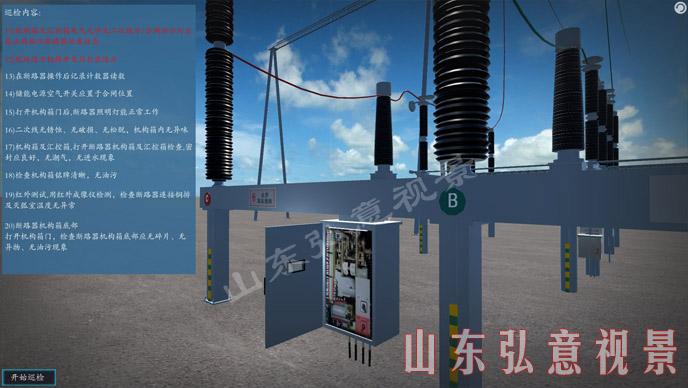

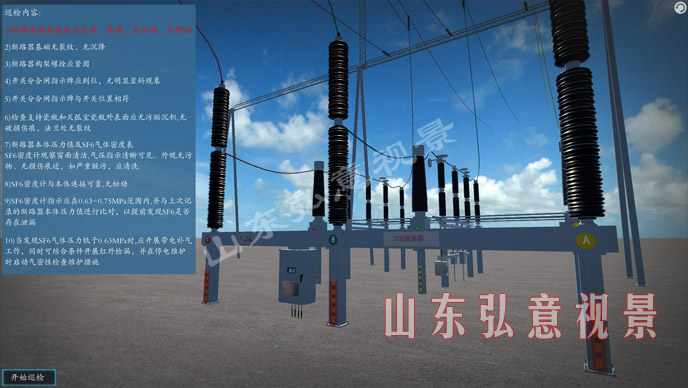

断路器外观巡检实训:

1）断路器构架接地应良好、禁固，无松动、无锈蚀；
2）断路器基础无裂纹、无沉降；
3）断路器构架螺拴应紧固；
4）开关分合闸指示牌应到位，无明显歪斜现象；
5）开关分合闸指示牌与开关位置相符；
6）检查支持瓷瓶和灭弧室瓷瓶外表面应无污垢沉积,无破损伤痕，法兰处无裂纹；
7）SF6密度计观察窗面清洁,气压指示清晰可见。外观无污物、无损伤痕迹；

8）SF6密度计与本体连接可靠,无松动；
9）SF6密度计指示应在0.63-0.75MPa范围内,并与上次记录的断路器本体压力值进行比对，以提前发现SF6是否存在泄漏；
10）当发现SF6气体压力低于0.63MPa时,应开展带电补气工作，同时可结合条件开展红外检漏，并在停电维护时启动气密性检查维护措施；
11）机构箱及汇控箱电气元件及二次线分/合闸指示灯应能正确指示断路器位置状态；
12）就地远方切换开关应打在远方；
13）在断路器操作后记录计数器读数；
14）储能电源空气开关应置于合闸位置；
15）打开机构箱门后,断路器照明灯能正常工作；
16）二次线无锈蚀、无破损、无松脱，机构箱内无异味；
17）机构箱及汇控箱,打开断路器机构箱及汇控箱检查,密封应良好，无潮气，无进水现象；
18）检查机构箱铭牌清晰，无油污；
19）红外测试,用红外成像仪检测，检查断路器连接铜排及灭弧室温度无异常；
20）打开机构箱门，检查断路器机构箱底部应无碎片、无异物、无油污现象；
21）打开机构箱门，对机构箱传动部件外观进行检查，应正常，无松动、无锈蚀现象；
22）目视检查部分主要是掣子、驱动及相关连接螺栓等部位；
23）检查操作机构箱内各卡圈应在槽内,无松动脱出；
24）缓冲器检查缓冲器有无漏油痕迹；
25）缓冲器内部油为无色透明液体；
26）检查机构箱内端子线排列整齐；
27）检查缓冲器固定销应正常；
28）检查断路器机构箱储能电机是否正常工作；
29）断路器储能指示针应位于储能满位置；

面向院校专业:

环境工程专业，电力工程，资源循环科学与工程专业，热能工程专业，电气工程专业。

软件产品价格：

版本	运行环境	特点	价格
PC版本	CPU:i5-6300@2.3G，内存：4G，显存：独显：4G	无节点限制，可多人使用	微信咨询
HTC VR版	VR专用电脑配置	沉浸感强，立体显示，身临其境感觉	微信咨询
Webgl版	CPU:i5-6300@2.3G，内存：4G，显存：独显：4G	无需插件，浏览器输入网址即可	微信咨询
3D立体	主动立体或被动立体环境	大屏幕立体显示，沉浸感强，可多人观看	电话面议
