  变电站三维可视化运维系统开发


     源头变电站制作厂家+拥有许多变电站三维仿真项目实例

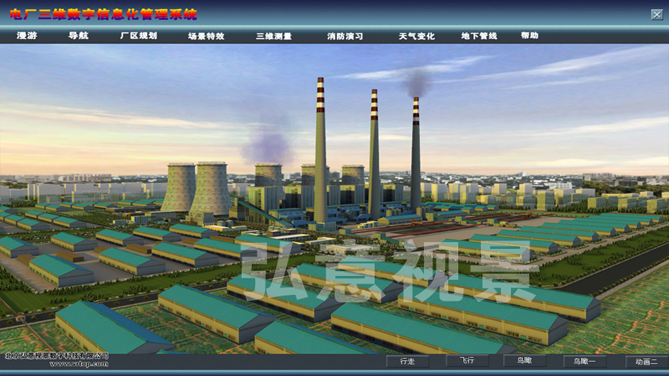

电力厂站地理位置大屏幕三维可视化系统---录屏体验

虚拟现实

变电站三维可视化运维项目---录屏体验

虚拟现实
  弘意视景结合大数据、物联网、智能应用等先进技术综合应用,建立变电站三维可视化运维系统,通过接入第三方设备数据与三维场景的联动和数据交互展示,打通了数据壁垒,实现数据共享。强化电网的规划、建设、调度、运行、检修等环节的数字化管控,实现智能运用在变电站运维业务中深度融合,打造全面感 知、信息互联共享、人机交互、设备诊断高度智能、运检效率大幅提升的智慧变电站。
隧道施工法VR
  开发技术:系统基于Unity3d或H5 + Three.js可视化开发平台,实现标准C/S或B/S架构,部署在IIS服务器上。既可以满足本地化部署,也可以部署在云端,达到远程访问。同时依托大数据、物联网、智能传感器应用等先进技术综合应用,综合子系统数据信息,统一获取各业务数据,打破数据壁垒,让数据全面、有效、集中和共享,智能分析、高效决策,发挥综合信息、远程指挥优势,提升指挥质效。
隧道施工法VR

系统功能简介

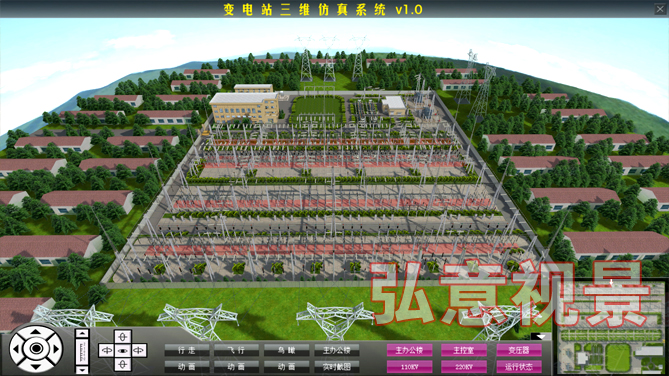

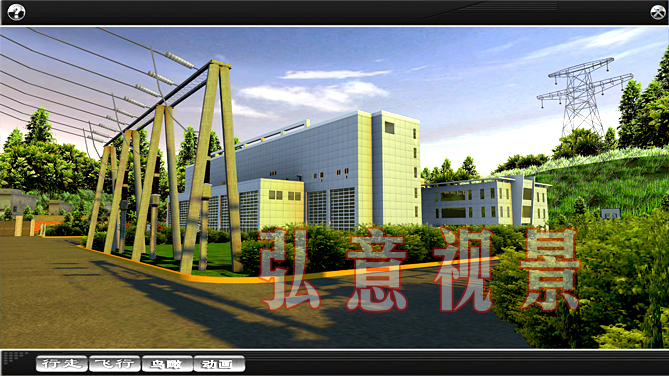

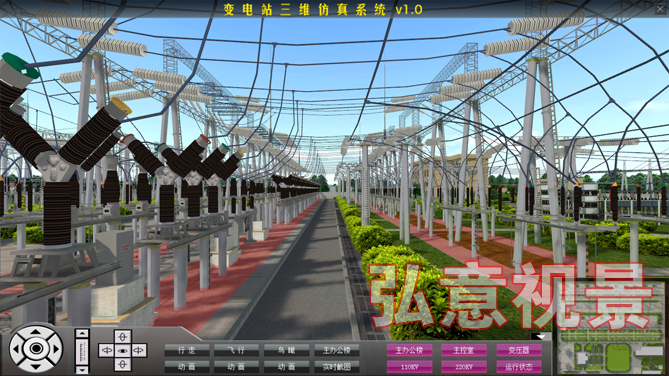

1)变电站三维场景搭建变电站三维场景是根据CAD图纸或实景鸟瞰图、一次设备线路图、电力设备照片等资料,基于弘意视景模型开发流程进行1:1三维实景展现,与合后期功能开发,打造外观一致、坐标一致、属性一致的变电站三维场景。呈现站内地形地貌、建筑结构、一次设备与走线图、集控室、高压配电室、低压配电室、工具室、蓄电池室等,做到与实际场景相似度在95%以上。提升变电站设备及环境实时感知能力、推动提升设备隐患故障定位和检修效率、支持设备状态检修从“定期检修”向“预防性检修”过渡,提升设备精准运维、减少现场作业频度,降低现场作业误操作风险,延长设备使用周期,实现资产增值。
隧道施工法VR
2)用户管理:为了实现系统保密性,系统采用电脑注册与用户登陆方式,可实现多用户系统管理,管理员:拥有用户添加、删除、更改信息等权限;高级巡检员拥有系统浏览与设备操作权;普通用户只拥有浏览权。
隧道施工法VR

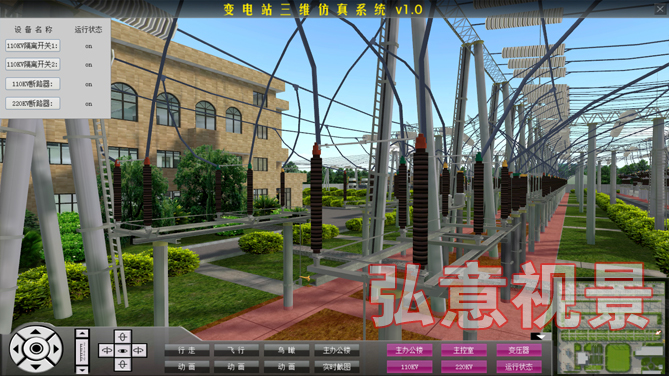

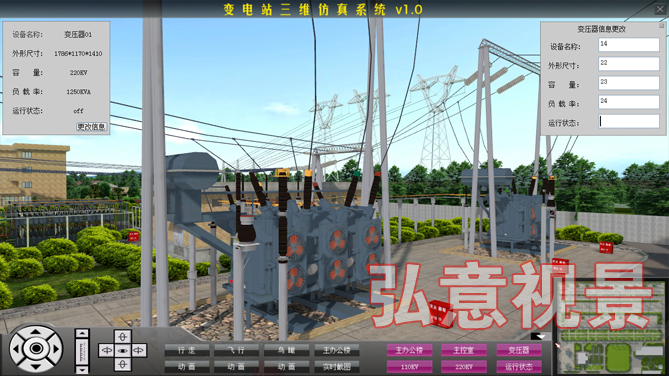

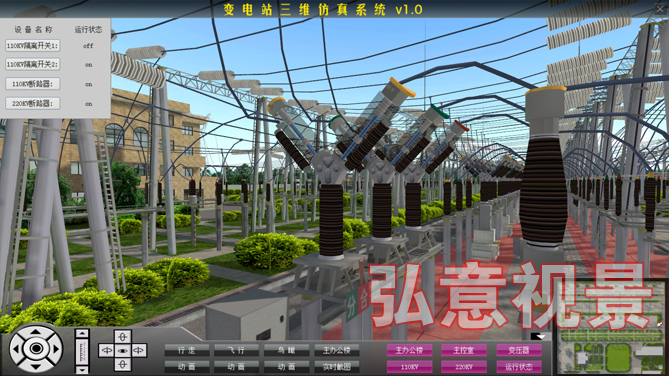

3)信息展示:设备基础属性信息绑定设备,点击弹出对应设备属性信息,运行数据信息、及告警信息,信息通过读取数据库,页面可修改设备属性信息,运行数据信息API接口连接现场设备状态信息,并在三维场景中模拟设备状态。
隧道施工法VR
4)基础连线:室外一次设备之间连线;二次设备到机房对应机柜基础连线通过地沟高亮线显示,地沟可半透明显示连线信息,点击特定设备时,相关连线高亮显示,以方便查看设备连线关系。二次设备连线均采用动态连接,使用方可自己连线,为后期使用提供快捷、灵活、方便;
隧道施工法VR
5)检索定位:可通过关键字搜索场内一次设备、二次设备、机柜,选择设备视角自动定位到相关设备附近,侧栏显示设备详细信息。
隧道施工法VR

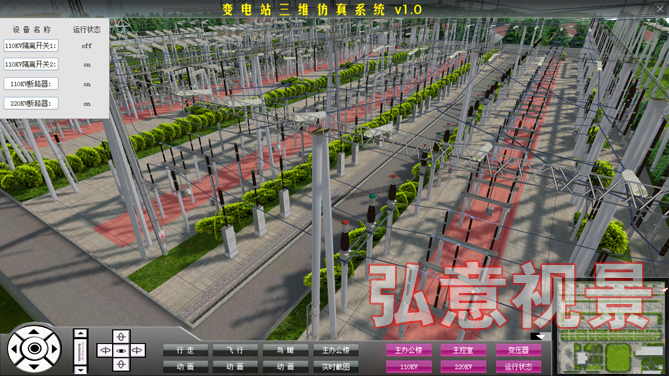

6)用户操作体验:用户可自行720度选择鸟瞰视角,对场景进行放大缩小平移等操作查看变电站各个区域以及设备细节还原真实场景。直观、完整地呈现变电站整体布局情况。
隧道施工法VR
7)小地图导航功能:系统内设置小地图功能,地图显示站内整体布置平面图以及巡检路线,便于快速得知目前视角的位置信息,小地图同正中指针作为目前位置和朝向的参照,当移动位置和视角时,指针位置与朝向同步更新。同时点击小地图上任意位置可显示该位置坐标,并快速到达该位置。
隧道施工法VR
8)天气模拟:系统可以通过互联网连接当地气象局API接口,实时关联天气状况,同时在三维场景中真实不同时间不同天气下真实变电站场景,如下雨、下雪、沙尘爆等。
隧道施工法VR
9)测量工具:系统设置距离测量工具,包括距离测量、面积测量、物体体积测量等。可测量场地单段或多段距离,方便运管人员直观了解现场布局的位置信息,应对突发事情提供位置信息高效决策。

隧道施工法VR

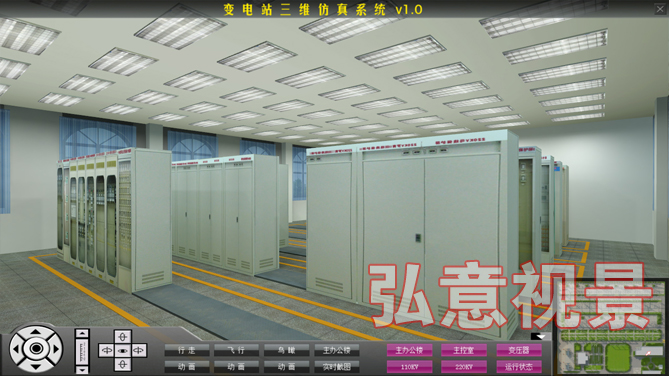

10)控制室可视化:在三维系统中,利用虚拟仿真技术,对变电站控制室内进行模拟场景还原,对控制室内的设备视频监控远程24小时管控,并以第一人称视角实时查看设备运行状态以及实时数据展示,重要仪表表计读数、重要开关状态等可视化信息与三维场景的针缝融合,进一步提高智能化管理水平以及突发事件高效处理。

隧道施工法VR



11)视频监控三维可视化:弘意开发的变电站仿真系统可以无缝融合视频监控功能,对变电站周边安装24小时动环安防监测,变电站周边全方位一体式无死角监控,并且和火灾报警、门禁系统、人员管理等系统进行联动,进行精准的定位视频摄像头查看并支持多摄像头窗口的并行查看监控。与视频安防监控系统进行集成,管理人员通过实时视频查看现场情况,运维人员对变电站进行实时化、透明化、流程化、全局化的可视化管理。

隧道施工法VR

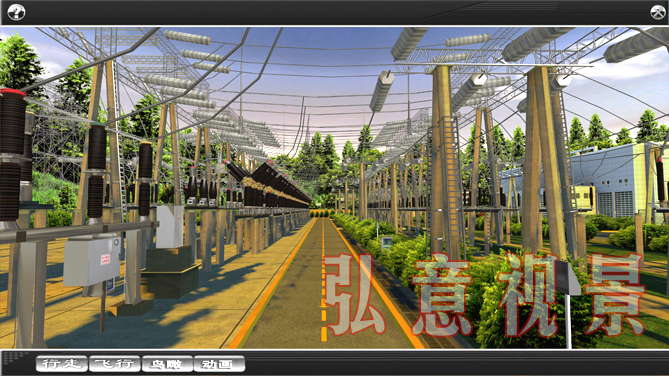

12)自主巡检:以第一人称视角在系统中巡检,行走路线与时间不受限制,走到设备前能看设备实时状态,点击设备查看设备信息。

隧道施工法VR



13)自动巡检:在三维系统中,弘意开发系统可事先预设好几种路线后,也可以预设白天或夜晚巡检,可以第三人称方式该路线上的监控设备进行轮询查看。同时在巡检的路线上,可以实时查看设备运行状态以及实时数据,工器具检查、梳理巡视设备缺陷记录和安全隐患记录,以及巡视后巡视记录等,以帮助运管人员熟悉现场环境、掌握作业流程、提升作业质量、优化作业预案、降低作业风险。

隧道施工法VR

隧道施工法VR

14)消防管理:弘意开发系统通过API接口,接入消防水系统、火灾自动报警系统、线缆温度监测系统,电气火灾监控系统,实时消防设备设施运行状态进行监管,如:火灾自动报警探测器、系统电源的电压状态、电流状态和线缆温度等,以及灭火水系统、泡沫系统的压力、液位等数据进行实时展示。当发生异常(火灾、爆炸等)异常状况时,可联动报警点附近摄像头弹窗,显示实时监控画面,并计算人员逃生的路线,远程启动灭火流程等;有序进行撤离,保障人员生命安全、财产损失。
隧道施工法VR
15)设备运维管理:在三维系统中,对变电站各类设备从规划、设计、制造、安装、使用、检测、维修等全过程建立智能台运,掌握过去、现在、未来全过程数据,实现对设备资产的全方位数据管控。通过API数据接口,联接物联网管理中台,可实时对变电站内各类设备坯的运行状态、电压、温度、检修等基本信息进行数据展示,通过可视化数据弹窗的展示,全线跟踪与一键查询、设备信息数据的实时反馈,达到全方位掌握变电站设备运行正常、异常等相关信息,起到实时监管,高效协同管理。
隧道施工法VR

16)数据互连,设备告警管理:

在三维系统中,对变电站业务系统数据(安防系统、动环系统、消防系统、视频监控系统、监测系统等子系统)

(1)备运行数据融合:对设备名称、投运年限、外形尺寸、位置坐标、维护负责人等信息进行可视化展示。

(2)监控数据整合:全面对接变电站内视频监控设备,实现对变电站室内、室外情况远程监视,视频监控信息与设备实时关联,历史监控信息有迹可查。

(3)安防系统整合:通过变电站三维模型融合变电站安防系统数据交互展示,设备运行状态,分析预警,提升变电站运维效率和安全防范水平。

(4)动环数据融合:变电站室内外温湿度、水浸、风机、空调、除湿机、水泵、照明等设备的数据,实现空调运行状态、工作模式的控制,以及温度的调节等

(5)消防系统融合:变电站内消防设备设施的支行状态,系统电源、电压状态、电流状态和线缆温度等状态,还可对变电站内灭火系统如水系统、泡沫系统的压力、液位等模拟量数据进行实时展示。

隧道施工法VR
17)动态添加摄像头等设备:用户可以自已往场景中添加摄像头等监控设备,并预留API接口,与摄像头互联,在三维场景中点击摄像头调用相应画面。

隧道施工法VR
