电石炉烟气净化实验说明

软件名称：

产品型号：

系统实训目的：

（1）认识现代电气控制系统的系统结构、电气连接和调试方法；

（2）了解电石炉生产工艺流程与烟气净化流程；

（3）锻炼学生对电气控制系统的设计、分析、PLC编程和调试等方面能力。 。

实训原理:

软件版本:

WebGL版：无需安装插件，利用360极速浏览器、firefox浏览器、UC浏览器输入网址即可。

客户端电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

场景内包含变电站设备:

1）电石炉；
2）烟气沉降罐；
3）空气冷却罐；
4）冷却风机；
5）粗气风机；
6）布袋除尘器；
7）通气阀；
8）反吹阀；
9）净气风机；
10）净气反吹阀；
11）直排阀；
12）净气排空阀；
13）净气输出阀；
14）排灰阀；
15）链式输送机；

实训步骤:

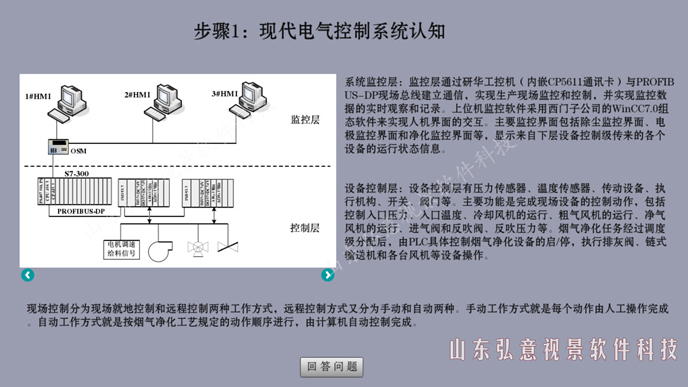

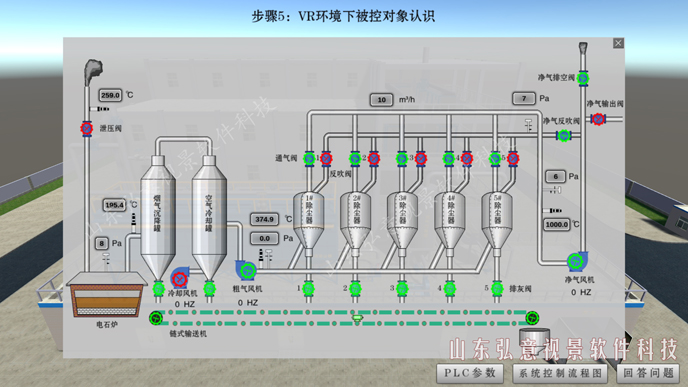

1. 现代电气控制系统认识；
2. 常用电气元器件认识；

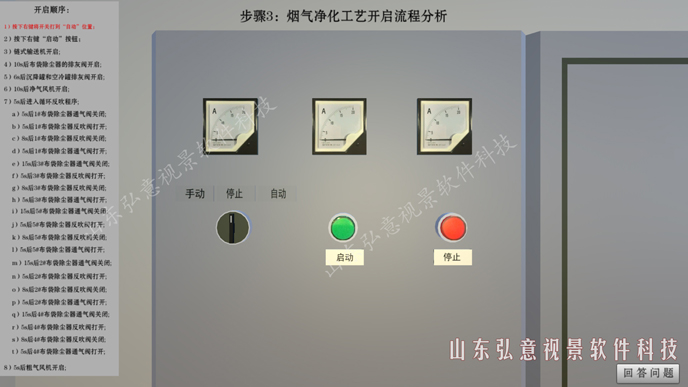

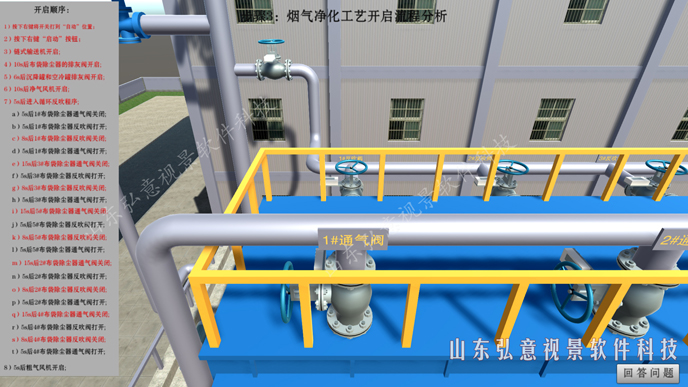

3. 烟气净化工艺要求分析（自动开启）；

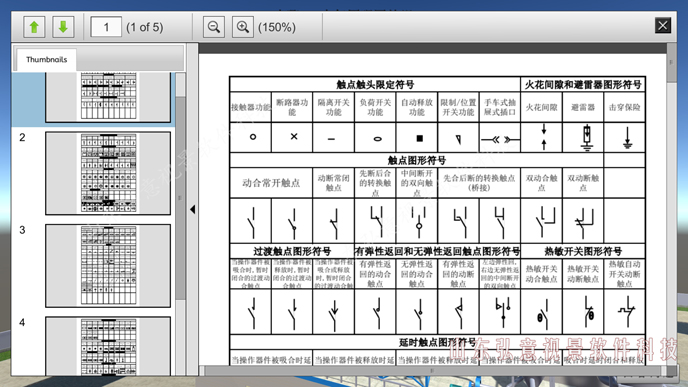

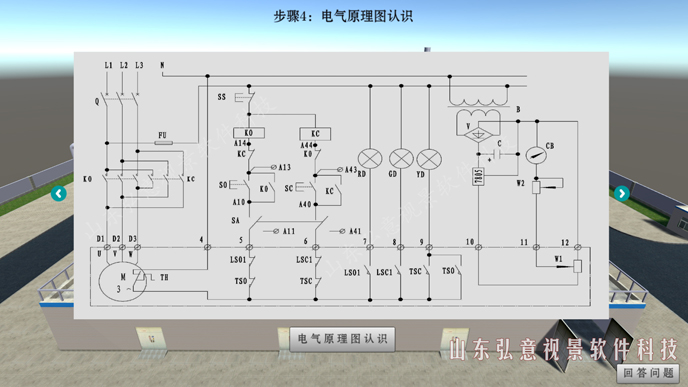

4.电气原理图认识；

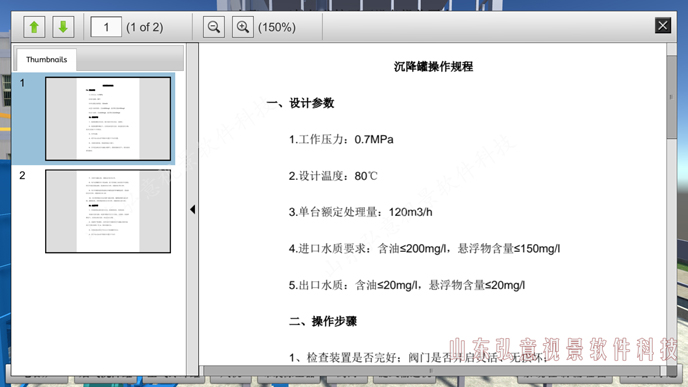

5.VR环境下被控对象认识；

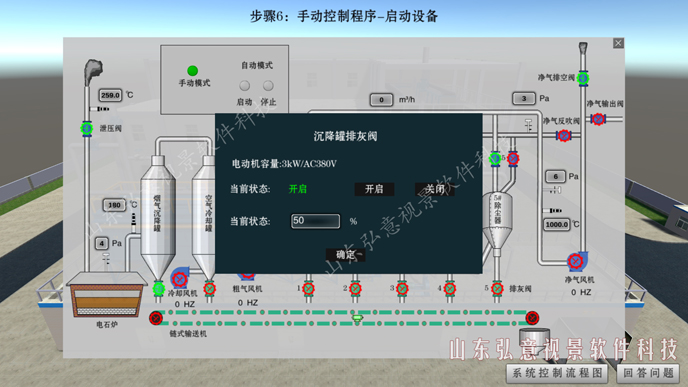

6.手动控制程序；

7.自动控制程序；

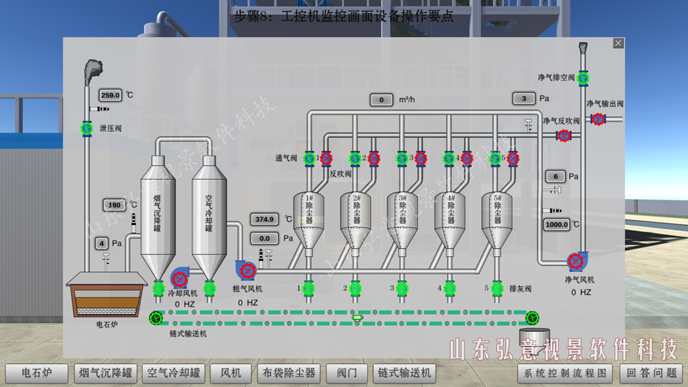

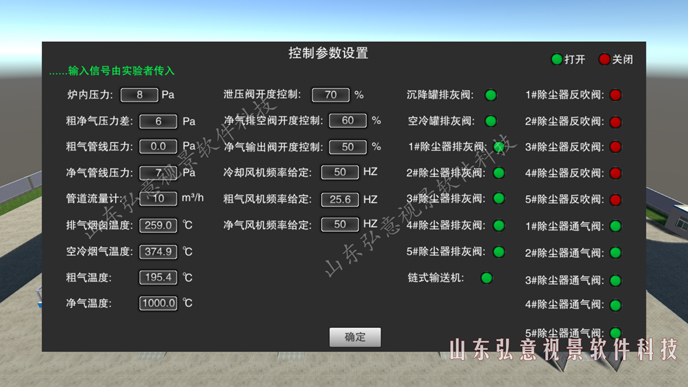

8.工控机监控设备操作要点；

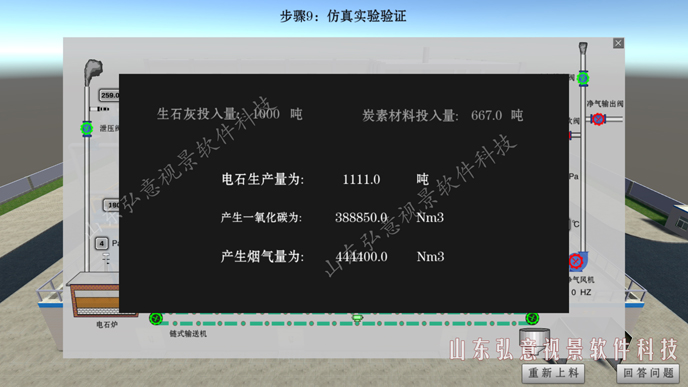

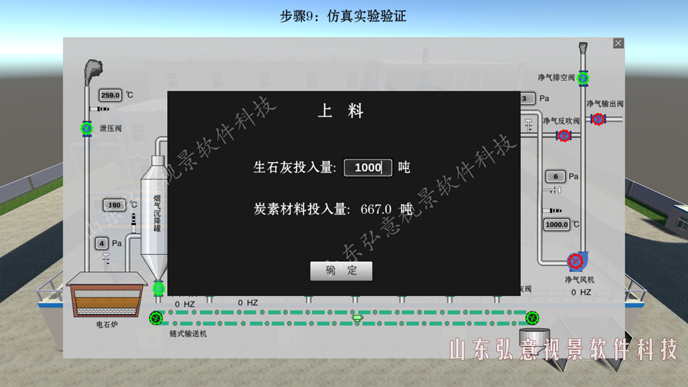

9.电石仿真实验；

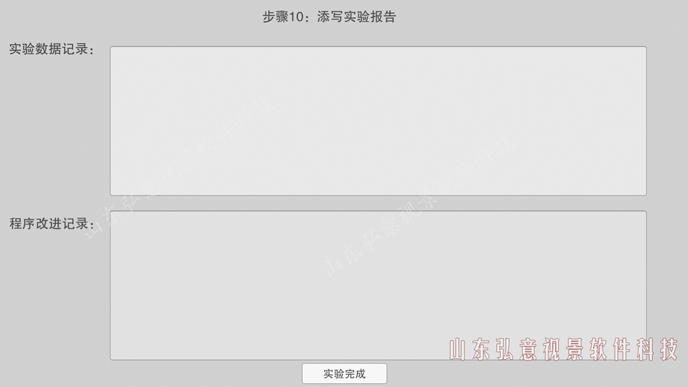

10.填写实验报告；

面向院校专业:

软件产品价格：

咨询电话：18610429090（微信）或13053378328

电气自动化控制技术VR仿真实训软件

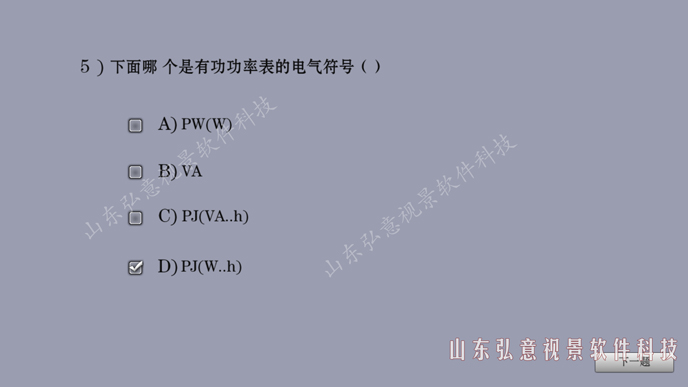

1. 1)用户管理：学生登录后，完成实训与在线答题，系统根据登录信息，记录得分。

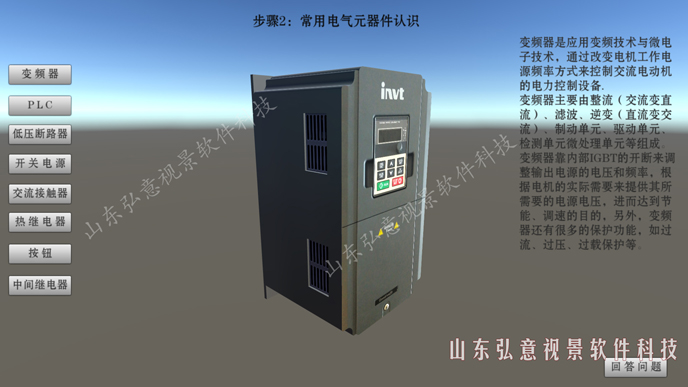

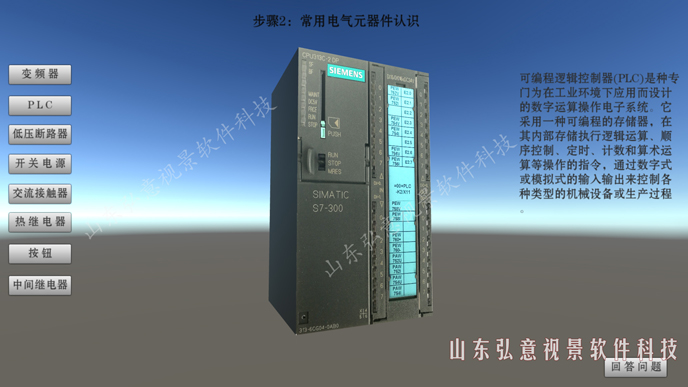

二、常用电气元器件认识：以三维形式将控制系统中常用电气元器件可视化，显示电气元器件的内部结构，在VR环境下能够拆解和旋转，以便学生进一步了解其工作原理、接线端子定义、器件选型和使用方法。
元器件包括：
1）变频器；
2）PLC设备；
3）低压断路器；
4）开关电源；
5）交流接触器；
6）热继电器；
7）按钮；
8）中间继电器；

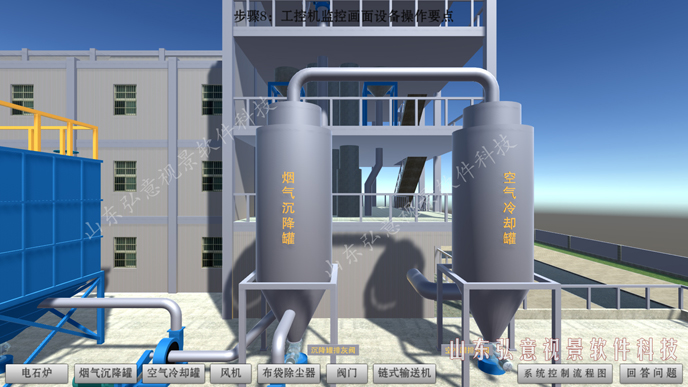

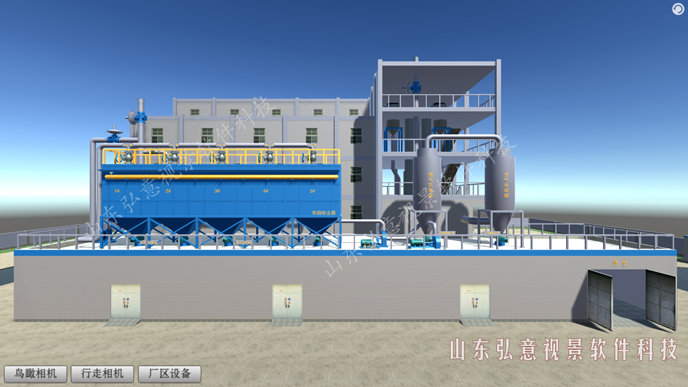

二、实训环境模拟:以电石炉为环境，学生通过PLC程序完成电石炉烟气干法净化控制系统仿真实训，仿真环境包含：
1）电石炉；
2）烟气沉降罐；
3）空气冷却罐；
4）冷却风机；
5）粗气风机；
6）布袋除尘器；
7）通气阀；
8）反吹阀；
9）净气风机；
10）净气反吹阀；
11）直排阀；
12）净气排空阀；
13）净气输出阀；
14）排灰阀；
15）链式输送机；

7. PLC编写手动控制程序；学生能够看懂参考的自动控制程序，对部分控制环节提出更改，并验证控制的正确性。

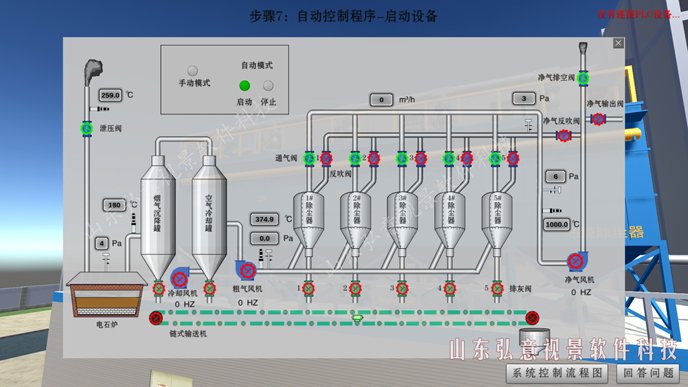

PLC控制程序逻辑为：

（7.1）按下启动按钮
（7.2）链式输送机开启
（7.3）10s后5组布袋除尘器的排灰阀开启；
（7.4）6s后沉降罐和空冷罐的排灰阀开启；
（7.5）10s后净气风机开启；
（7.6）15s后净气反吹阀打开；
（7.7）5s后进入循环反吹程序（通气阀初始状态为打开，反吹阀初始状态为关闭）;
（7.8）1#布袋除尘器通气阀关闭;
（7.9）5s→1#布袋除尘器反吹阀打开;
（7.10）8s→1#布袋除尘器反吹阀关闭;
（7.11）5s→1#布袋除尘器通气阀打开
（7.12）15s→3#布袋除尘器通气阀关闭;
（7.13）5s→3#布袋除尘器反吹阀打开;
（7.14）8s→3#布袋除尘器反吹阀关闭;
（7.15）5s→3#布袋除尘器通气阀打开;
（7.16）15s→5#布袋除尘器通气阀关闭;
（7.17）5s→5#布袋除尘器反吹阀打开;
（7.18）8s→5#布袋除尘器反吹阀关闭;
（7.19）5s→5#布袋除尘器通气阀打开;
（7.20）15s→2#布袋除尘器通气阀关闭;
（7.21）5s→2#布袋除尘器反吹阀打开;
（7.22）8s→2#布袋除尘器反吹阀关闭;
（7.23）5s→2#布袋除尘器通气阀打开;
（7.24）15s→4#布袋除尘器通气阀关闭;
（7.25）5s→4#布袋除尘器反吹阀打开;
（7.26）8s→4#布袋除尘器反吹阀关闭;
（7.27）5s→4#布袋除尘器通气阀打开;
7.8-7.27如此循环往复
（7.28）15s→粗气风机开启；

11.系统自动统计得分：当实验完成后，系统根据学生实验过程自动统计得分。

五）教师后台管理，老师以管理员身份登录系统，后台可以查询学生成绩、更改题库内容等。

六）成绩后台管理，老师以管理员身份登陆系统，后台可以对学生成绩统一管理，可以查询个人成绩，同时也可以以班或日期为单位将整个班级的成绩导出Excel表中，以便老师对学生成绩管理。

产品定购热线：18610429090
