软件操作录屏---光伏生产线虚拟仿真实验实训软件

产品型号：

产品介绍：

软件版本:

运行环境:

电脑配置要求:

(适用于PC端)

CPU:I5 2.3G以上

兼容硬件：

主动3D立体

软件模块:

（一）、光伏组件新材料认知虚拟展厅；

（二）、光伏组件生产线及流程模拟；

（三）、 光伏组件外观检测实验；

（四）、光伏组件最大功率检测实验；

（五）、光伏组件绝缘检测实验；

（六）、 光伏组件温度系统检测实验；

（七）、 光伏生产线知识在线答题考核评测；

1. 1）单晶硅组件；

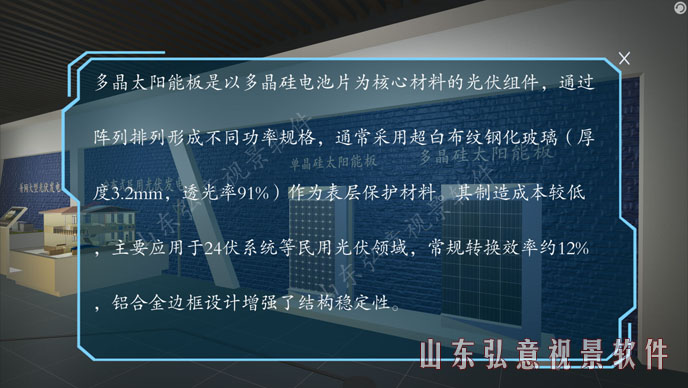

2. 2）多晶硅组件；
3. 3）分布式民用光伏发电；
4. 4）并网大型光伏发电；
5. 5）光伏汇流箱；
6. 6）光伏逆变器；
7. 7）光伏交流接线盒；
8. 8）彩钢瓦屋顶光伏发电；
9. 9）太阳能充电桩车棚；
10. 10）太阳能板材料；
11. 11）柔性太阳能电池 ；

1. 12）自动上玻璃机；
2. 13）自动EVA裁切铺设机；
3. 14）太阳能电池片自动串焊机；
4. 15）自动电池串排版机；
5. 16）叠层机；
6. 17）人工焊接区
7. 18）自动EVA2/背板裁切铺设机；
8. 19）EL测试机；
9. 20）全自动修边机；
10. 21）翻转检查机；
11. 22）全自动打胶装框一体机；
12. 23）安装接线盒；
13. 24）自动分选机；
14. 25）自动固化线；
15. 26）绝缘耐压接地测试机；
16. 27）光伏板翻转机；
17. 28）光伏组件IV测试仪；
18. 29）光伏板翻转机；
19. 30）光伏成品区；

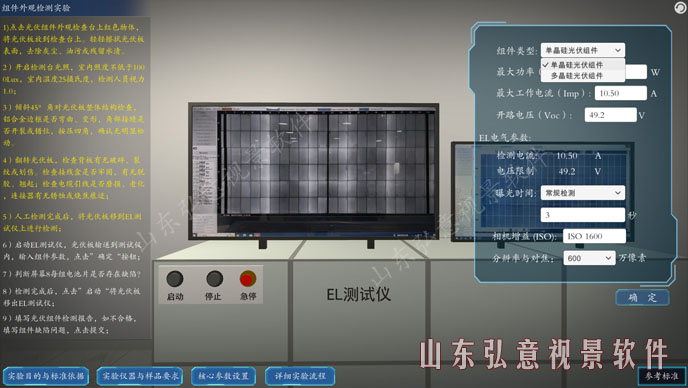

1. 31)点击光伏组件外观检查台上红色物体，将光伏板放到检查台上。轻轻擦拭光伏板表面，去除灰尘、油污或残留水渍。
   32）开启检测台光照，室内照度不低于1000Lux，室内温度25摄氏度，检测人员视力1.0；
   33）倾斜45°角对光伏板整体结构检查，铝合金边框是否弯曲、变形，角部接缝是否开裂或错位，按压四角，确认无明显松动。
   34）翻转光伏板，检查背板有无破碎、裂纹或划伤。检查接线盒是否牢固，有无脱胶、翘起；检查电缆引线是否磨损、老化，连接器有无锈蚀或烧焦痕迹；
   35）人工检测完成后，将光伏板移到EL测试仪上进行检测；
   36）启动EL测试仪，光伏板输送到测试仪内，输入组件参数，点击”确定“按钮；
   37）判断屏幕8每组电池片是否存在缺陷？
   38）检测完成后，点击”启动“将光伏板移出EL测试仪；
   39）填写光伏组件检测报告，如不合格，填写组件缺陷问题，点击提交；

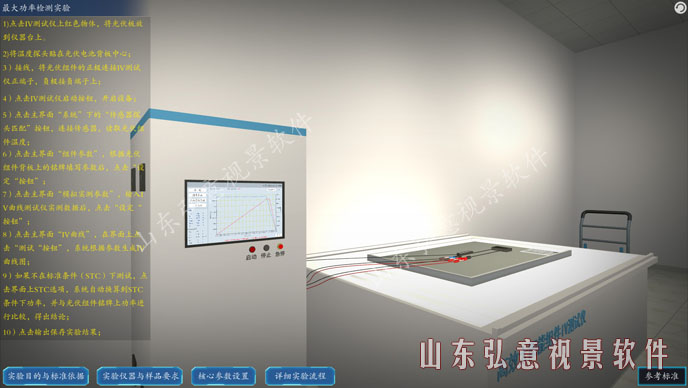

1. 40)点击IV测试仪上红色物体，将光伏板放到仪器台上。
   ​41)将温度探头贴在光伏电池背板中心；
   42）接线，将光伏组件的正极连接IV测试仪正端子，负极接负端子上；
   43）点击IV测试仪启动按钮，开启设备；
   44）点击主界面“系统”下的“传感器探头匹配”按钮，连接传感器，读取光伏组件温度；
   45）点击主界面“组件参数”，根据光伏组件背板上的铭牌填写参数后，点击“设定“按钮”；
   46）点击主界面“模拟实测参数”，输入IV曲线测试仪实测数据后，点击“设定“按钮”；
   47）点击主界面“IV曲线”，在界面上点击“测试“按钮”，系统根据参数生成IV曲线图；
   48）如果不在标准条件（STC）下测试，点击界面上STC选项，系统自动换算到STC条件下功率，并与光伏组件铭牌上功率进行比较，得出结论；
   49）点击输出保存实验结果；

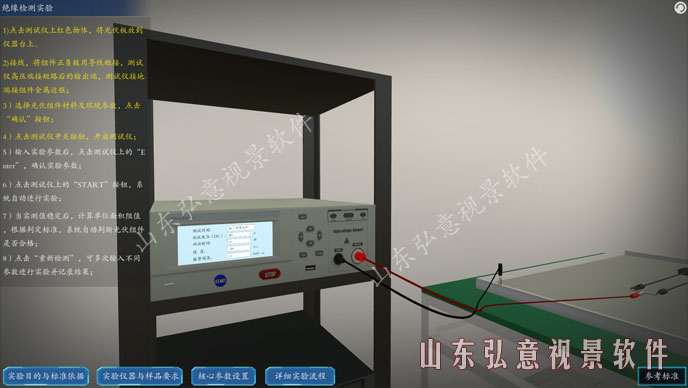

1. 50)点击测试仪上红色物体，将光伏板放到仪器台上。
   ​51)接线，将组件正负极用导线短接，测试仪高压端接短路后的输出端，测试仪接地端接组件金属边框；
   52）选择光伏组件材料及环境参数，点击“确认”按钮；
   53）点击测试仪开关按钮，开启测试仪；
   54）输入实验参数后，点击测试仪上的“Enter”，确认实验参数；
   55）点击测试仪上的“START”按钮，系统自动进行实验；
   56）当实测值稳定后，计算单位面积阻值，根据判定标准，系统自动判断光伏组件是否合格；
   57）点击“重新检测”，可多次输入不同参数进行实验并记录结果；

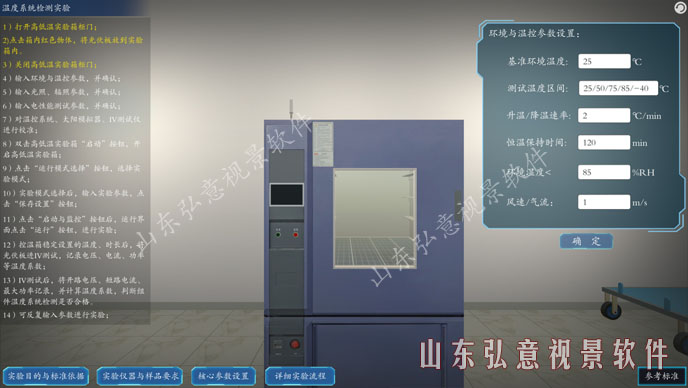

1. 58）打开高低温实验箱柜门；
   59)点击箱内红色物体，将光伏板放到实验箱内。
   60）关闭高低温实验箱柜门；
   61）输入环境与温控参数，并确认；
   62）输入光照、辐照参数，并确认；
   63）输入电性能测试参数，并确认；
   64）对温控系统、太阳模拟器、IV测试仪进行校准；
   65）双击高低温实验箱“启动”按钮，开启高低温实验箱；
   66）点击“运行模式选择”按钮，选择实验模式；
   67）实验模式选择后，输入实验参数，点击“保存设置”按钮；
   68）点击“启动与监控”按钮后，运行界面点击“运行”按钮，进行实验；
   69）控温箱稳定设置的温度、时长后，将光伏板进IV测试，记录电压、电流、功率等温度系数；
   70）IV测试后，将开路电压、短路电流、最大功率记录，计算温度系数，判断组件温度系统检测是否合格。
   71）可反复输入参数进行实验；

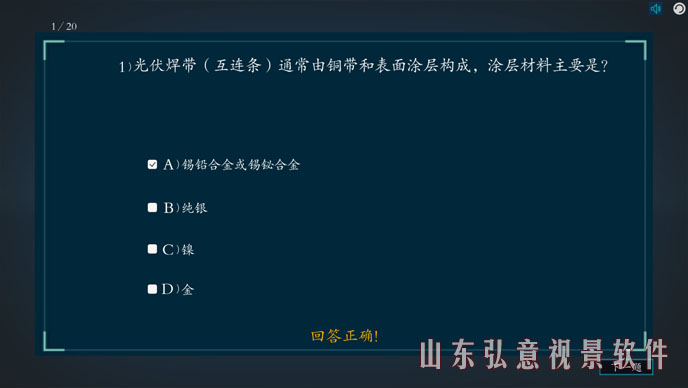

1. 72）光伏知识在线答题考核评测，软件共设置50道光伏发电相关考题，随机抽取20道学生进行答题实训，最后软件自动统计学生考核得分；

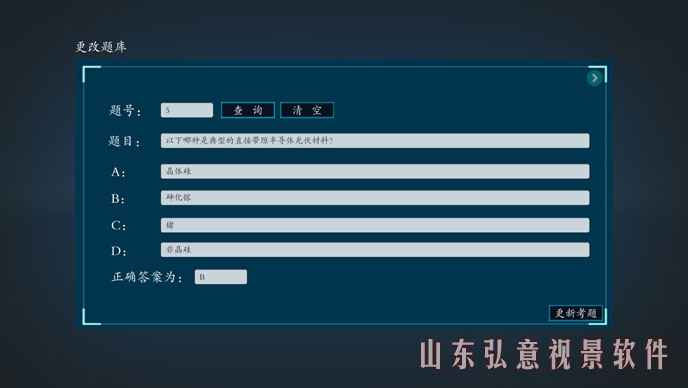

2. 73）教师后台管理，老师以管理员身份登录后台管理，自主更新考题、更改管理员密码；

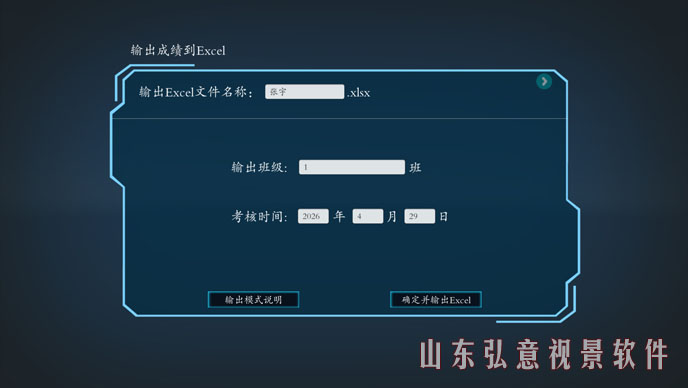

3. 74）成绩后台管理，老师以管理员身份登陆系统，后台可以对学生成绩统一管理，可以查询个人成绩，同时也可以以班或日期为单位将整个班级的成绩导出Excel表中，以便老师对学生成绩管理。

软件结构:

编程语言采用c#开发，数据库采用access

软件支持桌面:

数据存储:

软件特点：

1. 高精度光伏组件动态生产流程与屋顶安装作业现场三维1：1模型制作；

安装售后服务：

软件功能扩展:

软件产品价格：

光伏生产线虚拟仿真实验实训软件简介

光伏组件生产线

五、软件具备实验原理介绍：每个实验项目均有实验原理介绍，对组件实验涉及的理论知识进行梳理和总结，包含实验目的、实验介绍、实验的关键参数分析等，从而加强学员对实验原理的掌握。。
