点击观看录屏操作

软件名称：

产品型号：

实验目的：

实训标准:

软件版本:

WebGL版：无需安装插件，利用360极速浏览器、firefox浏览器、UC浏览器输入网址即可。

客户端电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

软件模块:

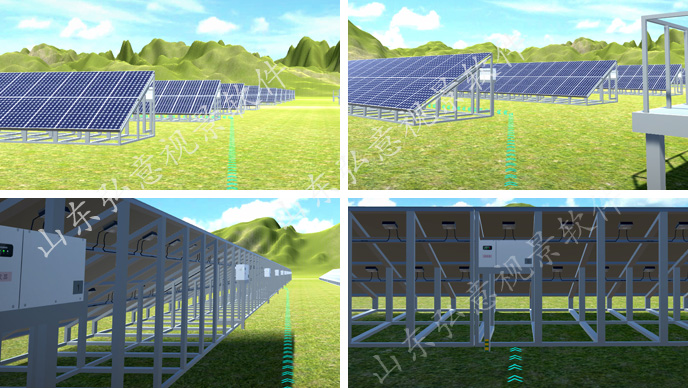

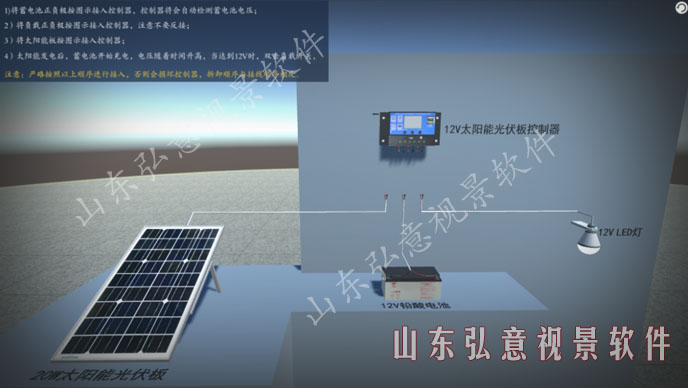

一、太阳能发电系统实训；

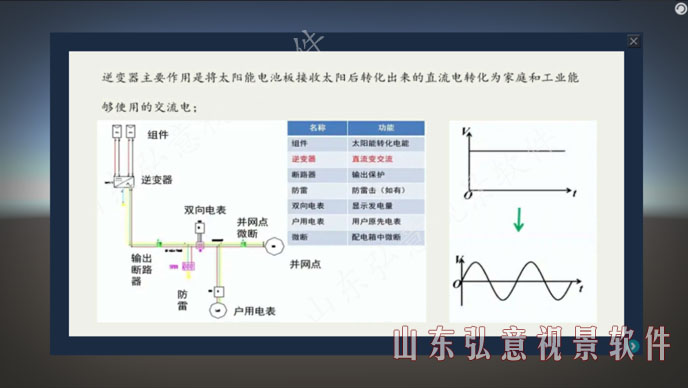

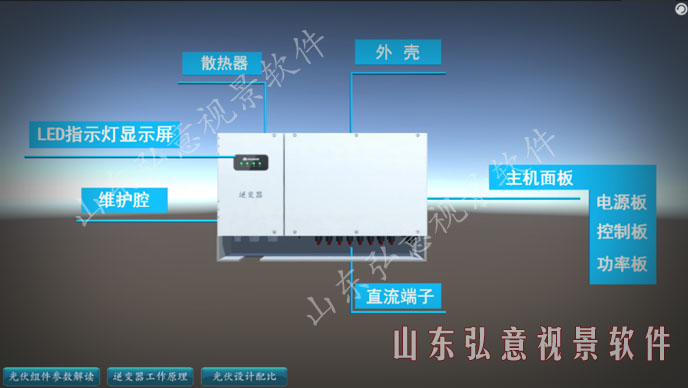

二、逆变器工作原理及结构；

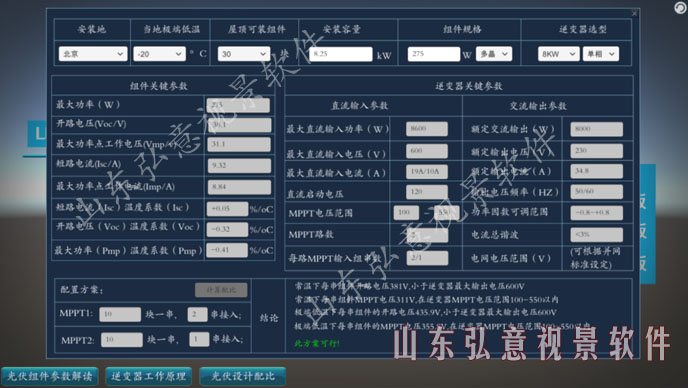

三、光伏设计配比实训；
四、光伏直流接地故障处理实训；

五、光伏运维检查实训；

六、光伏组件火灾应急演练实训；

七、无人机清洗光伏板实训；

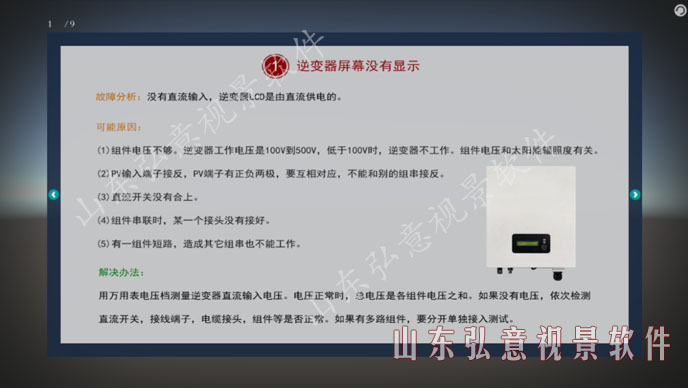

八、常见故障及解决方式；

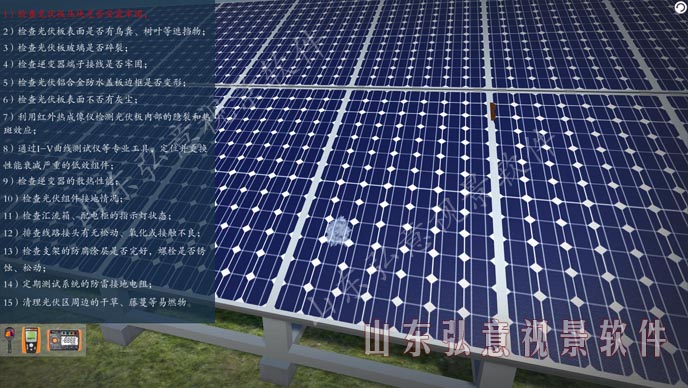

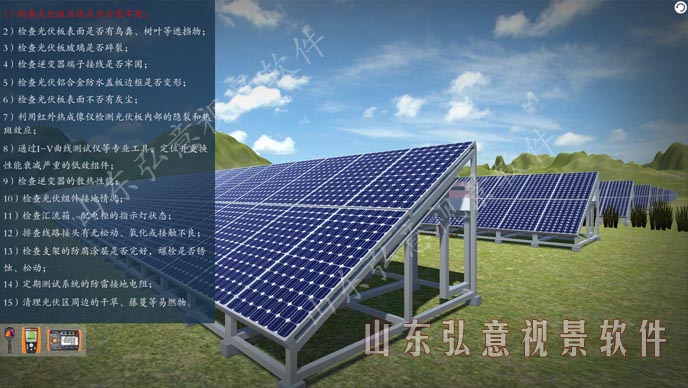

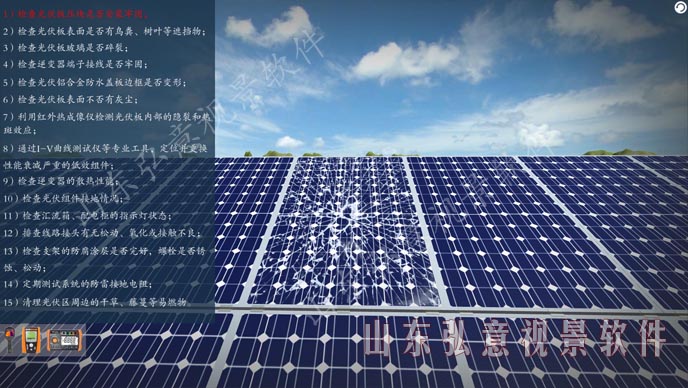

光伏运维检查实训内容:

1)检查光伏板压块是否安装牢固；

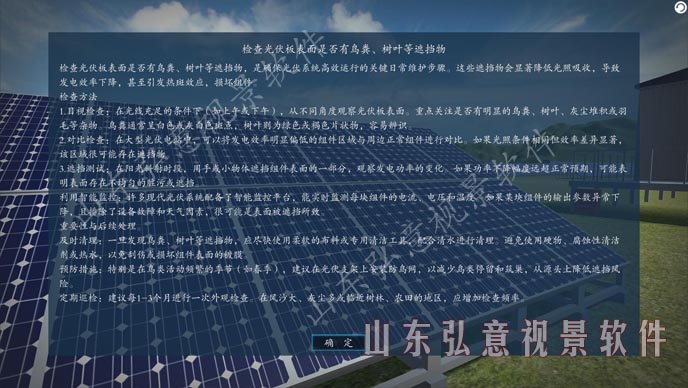

2）检查光伏板表面是否有鸟粪、树叶等遮挡物；

3）检查光伏板玻璃是否碎裂；

4）检查逆变器端子接线是否牢固；

5)检查光伏铝合金防水盖板边框是否变形；

6)检查光伏板表面不否有灰尘；

7)利用红外热成像仪检测光伏板内部的隐裂和热斑效应；

8)通过I-V曲线测试仪等专业工具，定位并更换性能衰减严重的低效组件；

9)检查逆变器的散热性能；

10)检查光伏组件接地情况；

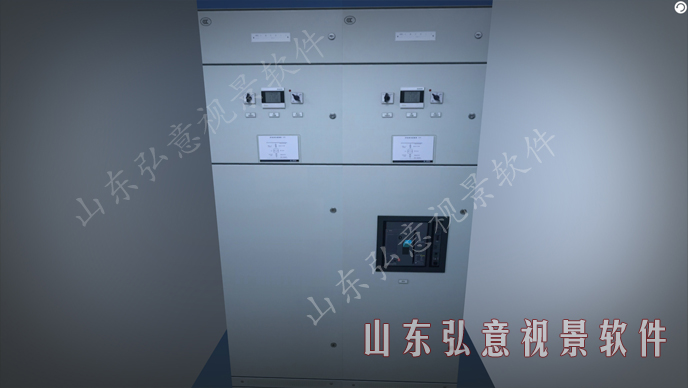

11)检查汇流箱、配电柜的指示灯状态；

12)排查线路接头有无松动、氧化或接触不良；

13)检查支架的防腐涂层是否完好，螺栓是否锈蚀、松动；

14)定期测试系统的防雷接地电阻；

15)清理光伏区周边的干草、藤蔓等易燃物；

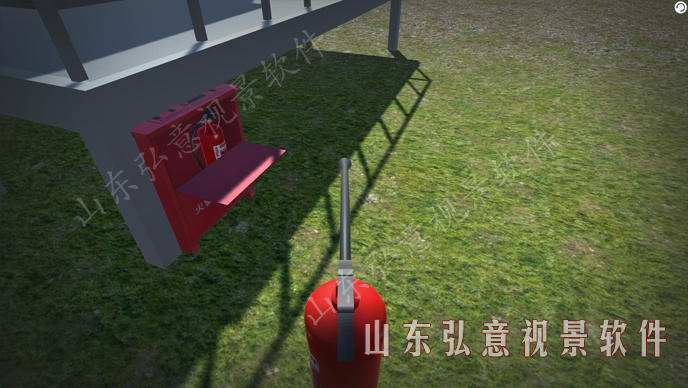

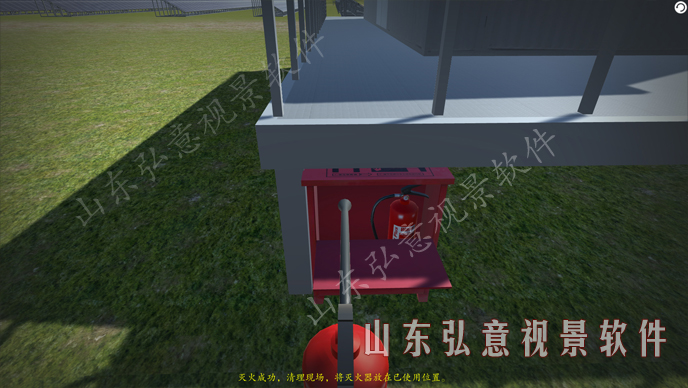

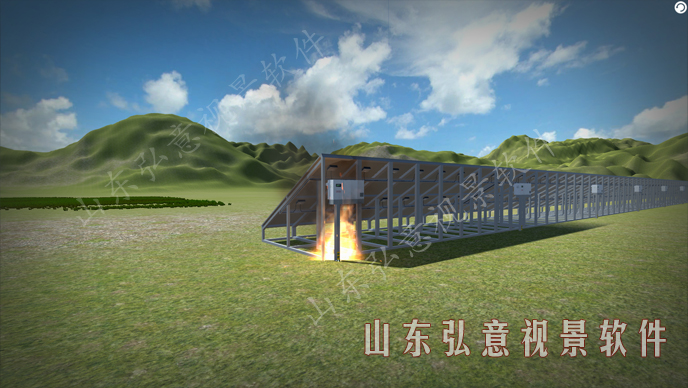

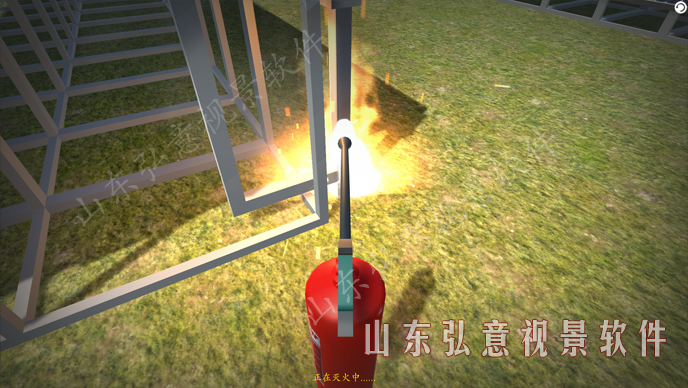

火灾应急演练实训内容:

1)掌握光伏火灾处理流程；

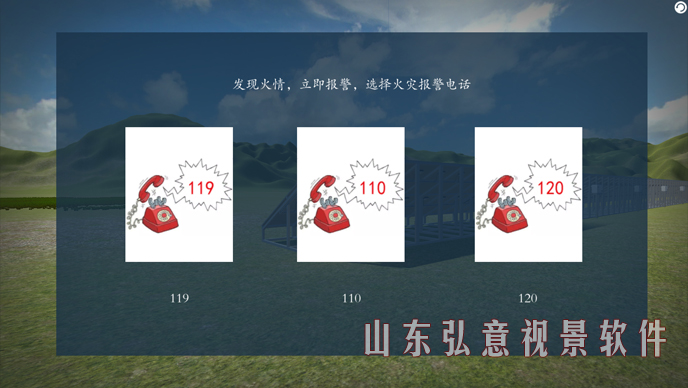

2）发生火灾后拨打火灾救援电话；

3)关闭低压开关，切断电源；

4）选择消防栓类型，拿起消防栓；

5)自主灭火；

6）火扑灭后，将消防栓归位；

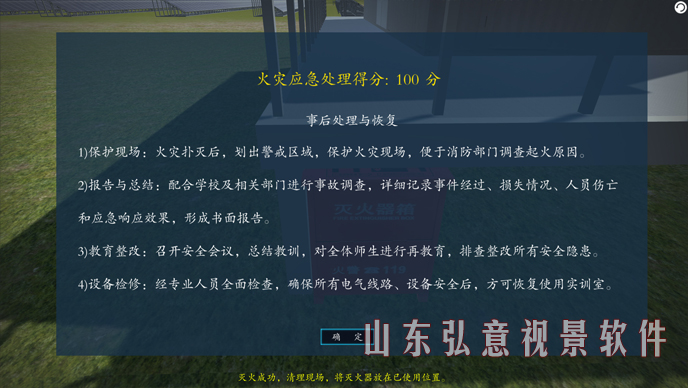

7）系统自动评分，阅读灾后处理措施；

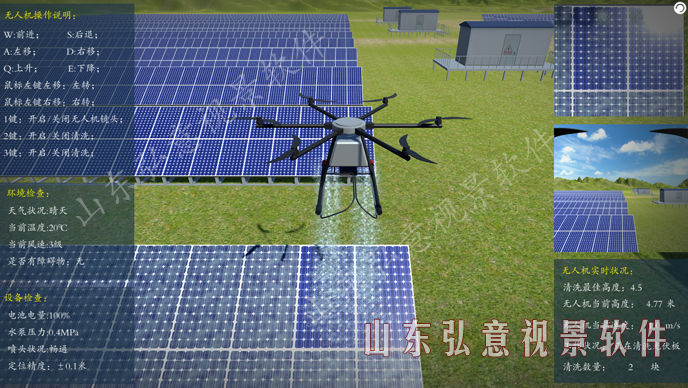

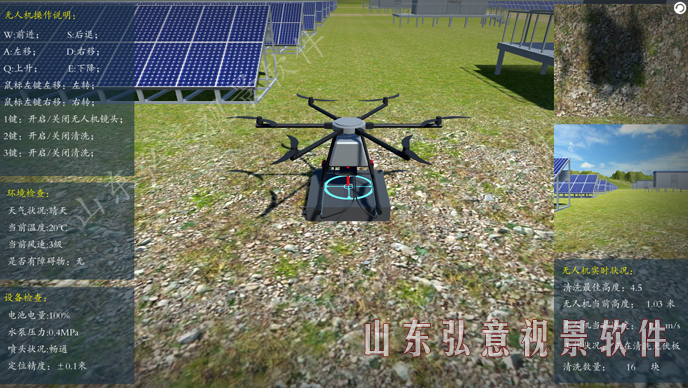

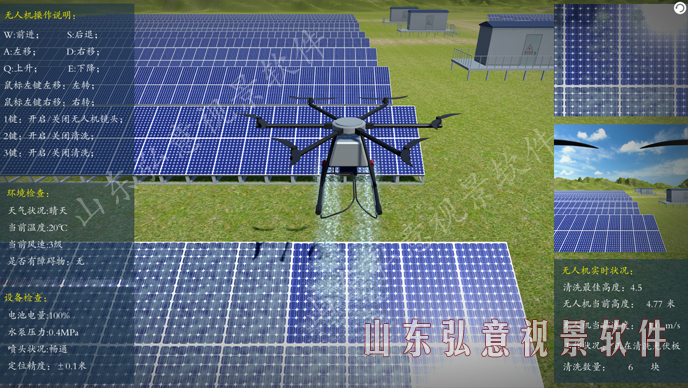

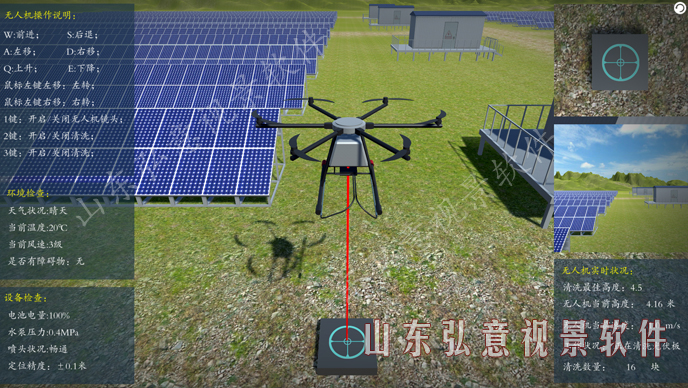

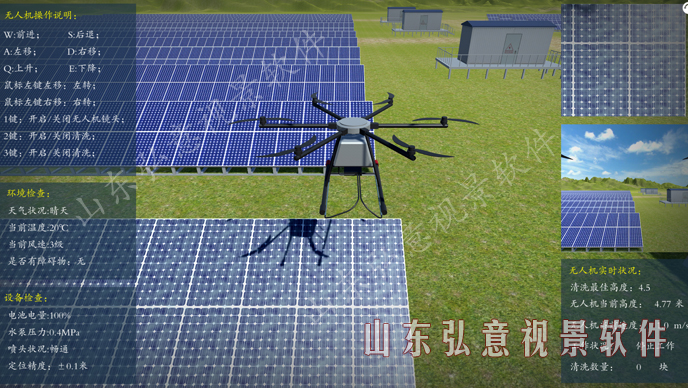

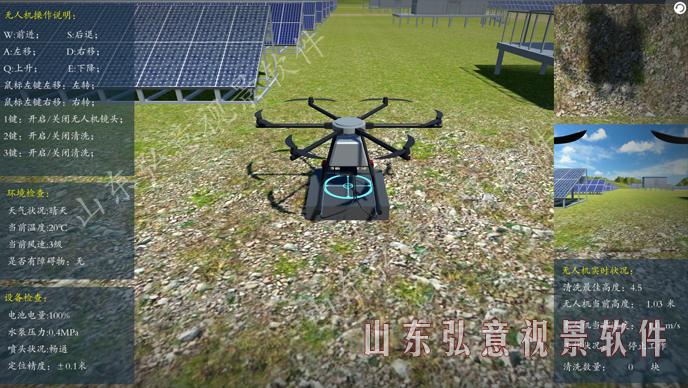

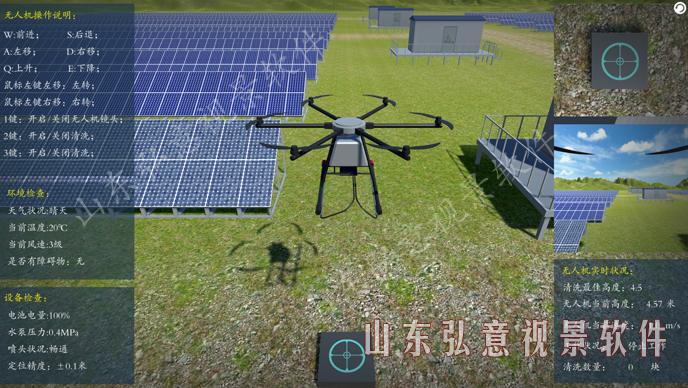

无人机清洗光伏板实训内容:

1)查看无人机清洗光伏板条件；

2)操作无人机起飞；

3）将无人机飞至有灰尘光伏板上空，进行清洗；

4）清洗完成后，自主操作无人机返航；

光伏直流接地故障实训内容:

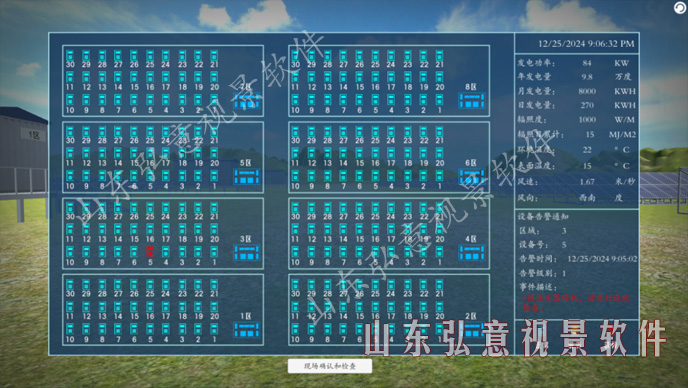

1)后台设置故障点；

2）后台显示：逆变器停机，现场确认故障点；

3）穿戴防护用具和携带维修工具；

4）接地漏电流分析：点示汇流箱接地原理图；

5)汇报任务：逆变器报接地故障，填写光伏故障检修操作票；

6)现场检查：检查逆变器故障灯是否常亮，逆变器报接地故障停机；

7)卸下逆变器直流开关面板；

8)关掉逆变器直流电开关；

9)拔下直流端子插头；

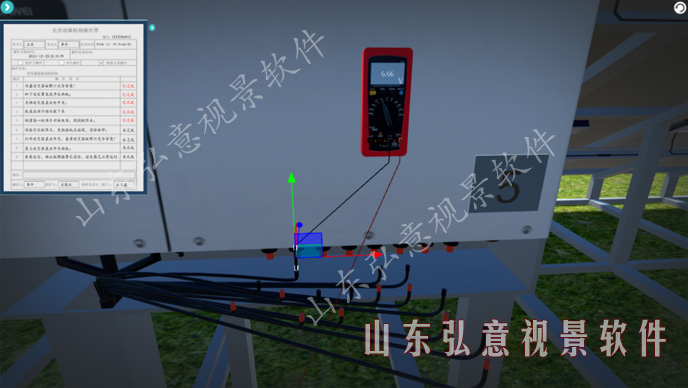

10)现场排故：测量每一组端子对地电压，找到故障点；

11)查找故障点，快速定位故障点，更换接地点接线，消除故障；

12)恢复运行：打开逆变器直流开关，查看逆变器故障灯是否常亮；

13)装上逆变器直流开关面板；

14)查看后台，确认故障报警已消除，逆变器正常运行；

面向院校专业:

软件产品价格：

咨询电话：18610429090（微信）或13053378328

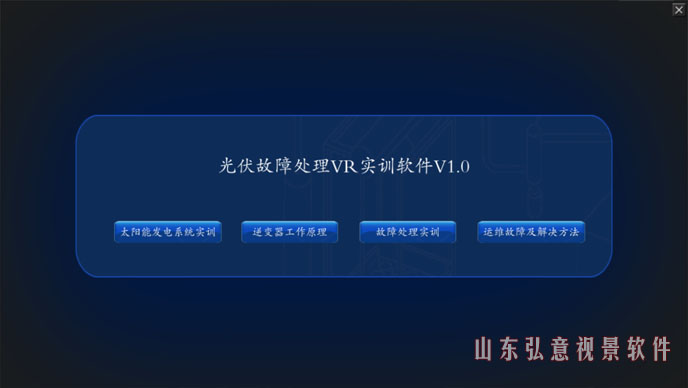

光伏故障处理VR实训软件功能简介

接线前

接线中

验证接线
