装配式建筑VR实训软件V2.0

装配式建筑基础知识+预制构件种类展示+装配式建筑施工模拟实训+在线答题考核实训

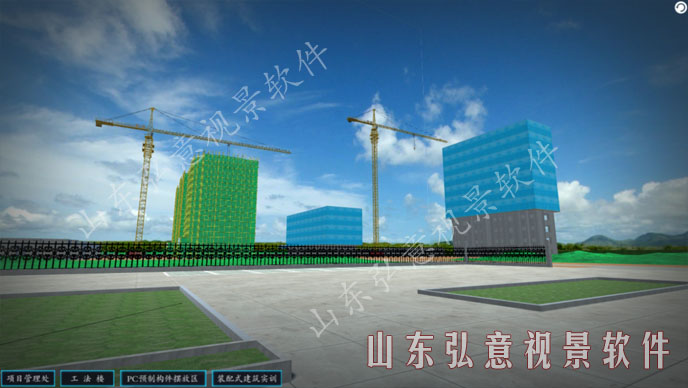

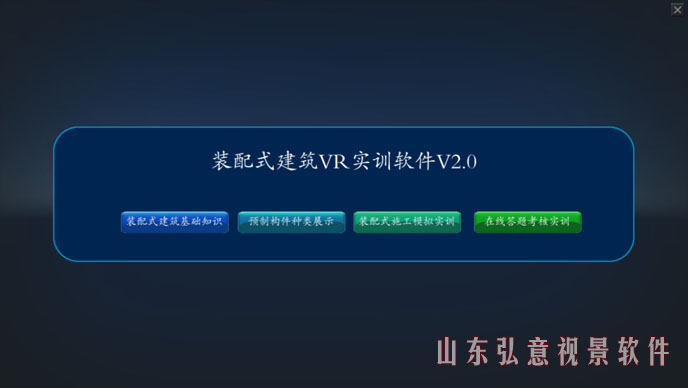

软件主界面

软件名称：

装配式建筑VR实训软件V2.0

产品型号：

HYSJ-JZZP03

开发目的：

“看一百遍不如实际动手做一遍”这句话放在教学中尤为合适。弘意视景开发的装配式建筑VR实训软件可以让学生在虚拟的实验环境中，根据实际情况，自我控制实验过程，作为实验室现场实验教学的重要补充和扩展，以实现虚实结合、相互补充。

同时，不同专业学生还可以在传统实验教学内容之外，开展与本专业相关的创新性、探索性实验研究，充分激发学习热情、提高学习效率，更有利于发散思维、创造性思维的培养，提高学生解决实际问题的能力。

系统以真实装配化工程案例场景作为实训环境，让学生从对装配式建筑认知及优缺点、预制构件种类展示、装配式建筑施工模拟实训，包括竖向构件吊装与支撑，叠合板吊装、楼梯安装等实训内容，全程由学生自主操作。

软件版本:

PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

WebGL版：无需安装插件，利用360极速浏览器、Firefox浏览器、UC浏览器输入网址即可。

客户端电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存3G以上，硬盘存储容量100G以上

VR眼镜版：需要VR眼镜一套，推荐为HTC VIVE PRO;PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5 4590以上，内存8G以上，显卡NVIDIA1060显存4G以上，硬盘存储容量100G以上，视频输出：HDMI1.3,3个USB3，1个USR2.0.

Android版：高端配置

软件模块:

一）装配式建筑基础知识；

该部分主要让学生了解装配式建筑知识，系统以文字、图片形式展示，预留后期调整接口，老师可随时调整该部分内容。
1）装配式建筑定义；
2）装配式建筑类型；
3）装配式建筑优点；
4）装配式建筑缺点；
5）装配式建筑适用场景；

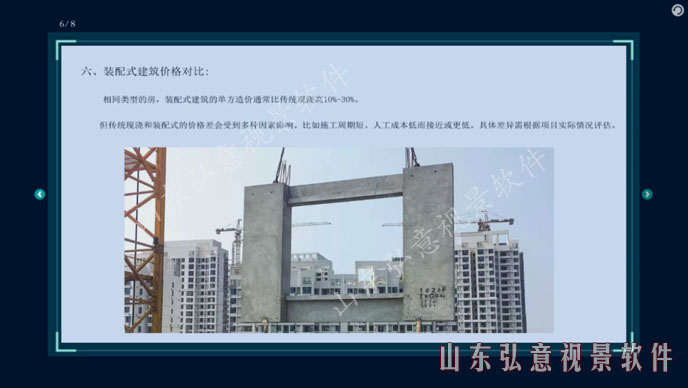

6）装配式建筑价格对比；
7）装配式建筑施工过程；
8）装配式建筑经典案例；

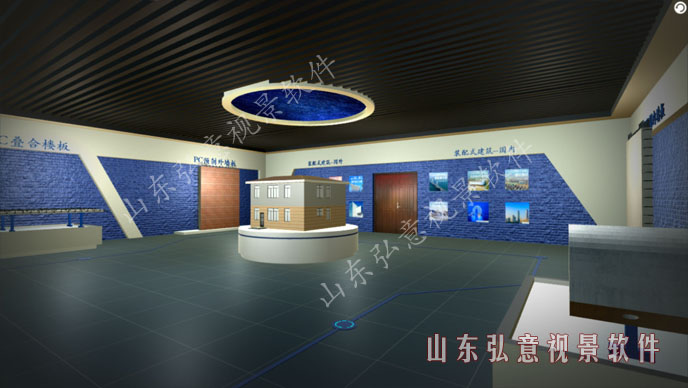

二）预制构件种类展示；

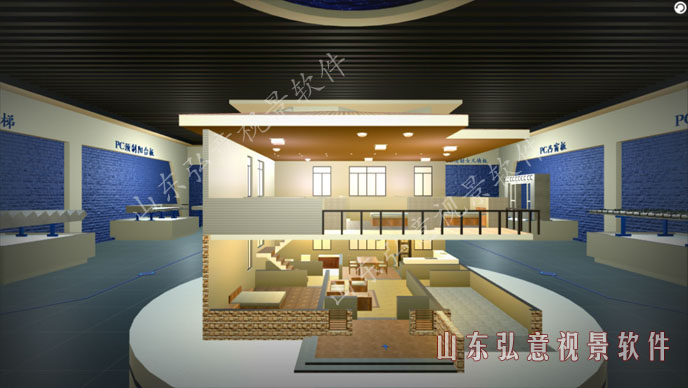

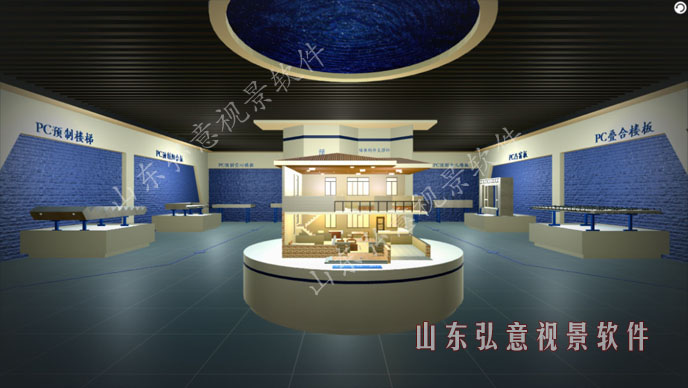

以展厅形厅展示建筑预制构件种类，以人视角在展厅内行走，鼠标点击或拿起预制构件后，显示构件信息说明；预制构件包括：
1）PC剪力墙板3D展示与说明；

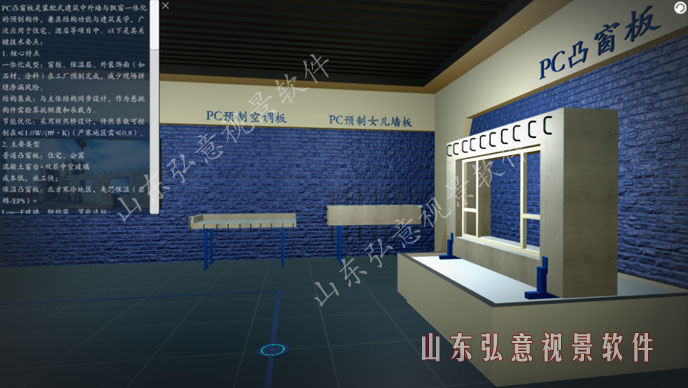

2）PC凸窗板3D展示与说明；
3）PC空调板3D展示与说明；
4）PC女儿墙板3D展示与说明；
5）PC楼梯3D展示与说明；
6）PC阳台板3D展示与说明；
7）PC叠合楼板3D展示与说明；
8）PC预制梁3D展示与说明；
9）PC预制柱3D展示与说明；

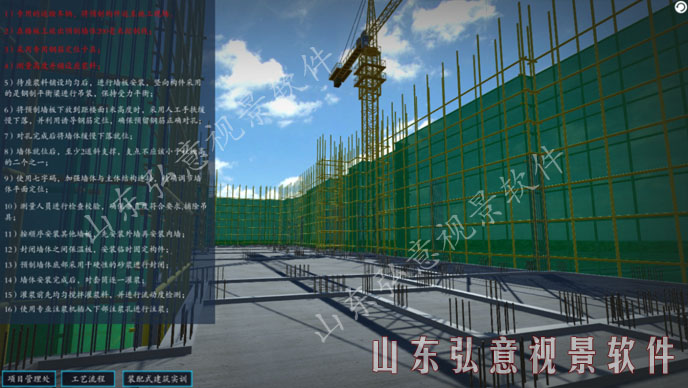

三）装配式建筑施工模拟实训；

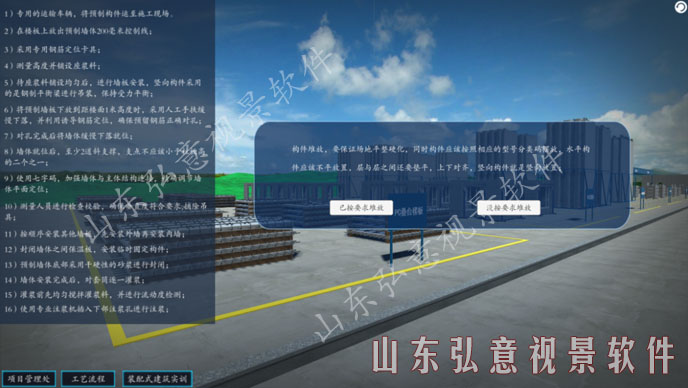

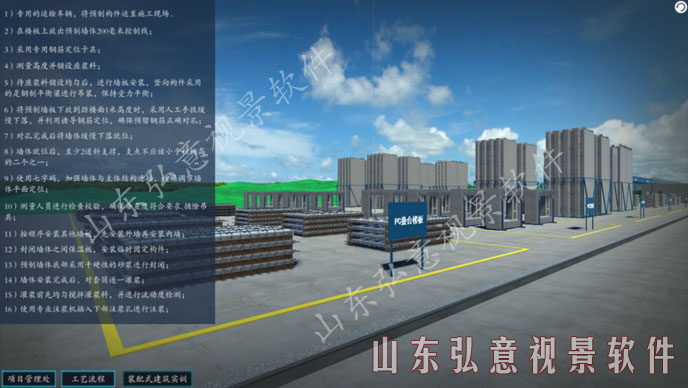

1）专用的运输车辆，将预制构件运至施工现场。构件堆放，要保证场地平整硬化，同时构件应该按照相应的型号分类码摆放，水平构件应该不平放置，层与层之间还要垫平，上下对齐，竖向构件就是竖向放置；
2）在楼板上放出预制墙体200毫米控制线；

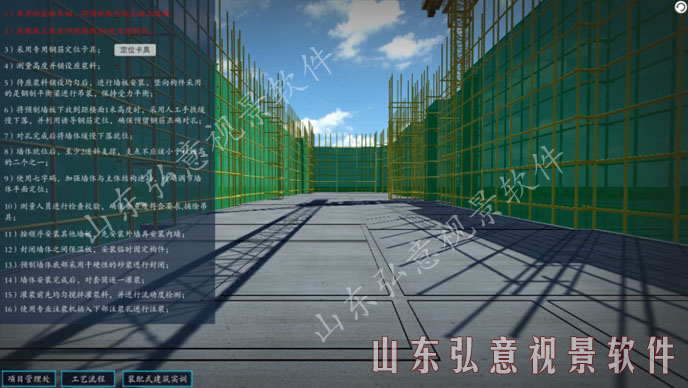

3）采用专用钢筋定位卡具；
4）测量高度并铺设座浆料；

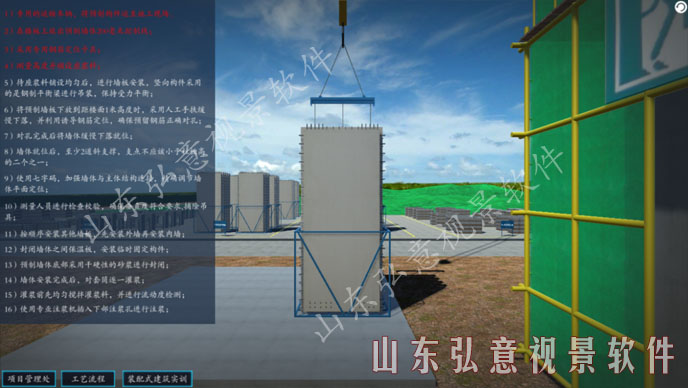

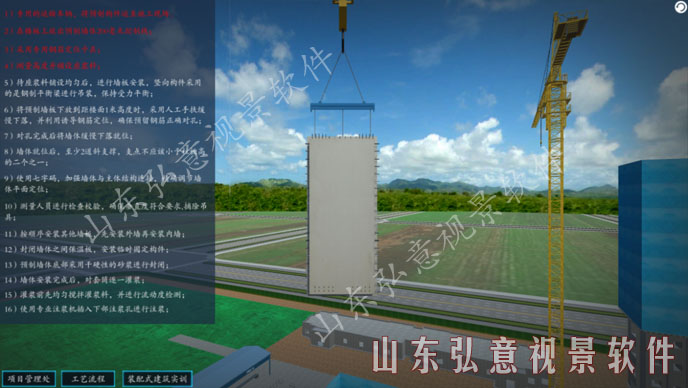

5）待座浆料铺设均匀后，进行墙板安装，竖向构件采用的是钢制平衡梁进行吊装，保持受力平衡；
6）将预制墙板下放到距楼面1米高度时，采用人工手扶缓慢下落，并利用诱导钢筋定位，确保预留钢筋正确对孔；

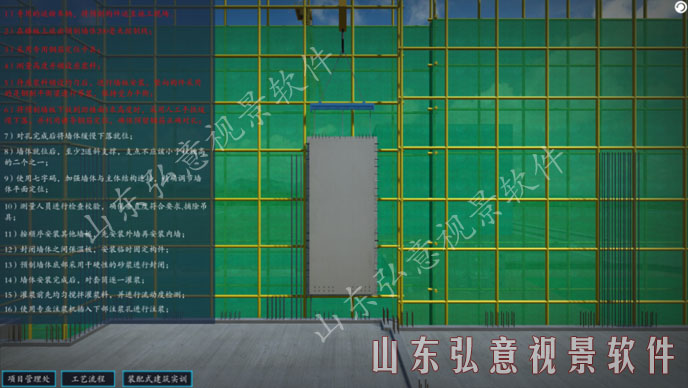

7）对孔完成后将墙体缓慢下落就位；

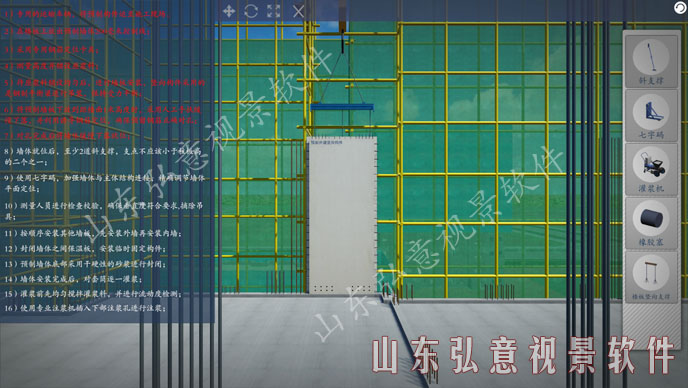

8）墙体就位后，至少2道斜支撑，支点不应该小于柱板高的二个之一；
9）使用七字码，加强墙体与主体结构连接，精确调节墙体平面定位；
10）测量人员进行检查校验，确保垂直度符合要求,摘除吊具；
11）按顺序安装其他墙板，先安装外墙再安装内墙；
12）封闭墙体之间保温板，安装临时固定构件；
13）预制墙体底部采用干硬性的砂浆进行封闭；
14）墙体安装完成后，对套筒逐一灌浆；
15）灌浆前先均匀搅拌灌浆料，并进行流动度检测；
16）使用专业注浆机插入下部注浆孔进行注浆；
17）保留一注浆孔，封堵其他下部注浆孔,插入浆枪，打开阀门，开始注浆； 18）待浆料呈柱状从上部出浆孔流出时，用橡胶塞封堵,，抽出流浆枪,将剩余的浆孔封堵；
19）灌浆完成后，进行浆料清理；
20）现浇部分钢筋绑扎及支模，墙体装配过程中，穿插现浇部分核心筒部位的钢筋绑扎及铝模安装，进行浇筑混凝土；
21）墙体安装的同时对叠合梁、叠合楼板的独立支撑进行定位放线，并安装竖向支撑及木工字梁；
22）待灌浆料达到设计强度后，依次吊装叠合梁至指定位置，缓慢下放，保证位置不发生偏离；
23）采用平衡梁吊装叠合楼板；
24）穿插梁面和板面钢筋的绑扎；
25）完成上述工序后，对钢筋绑扎及铝模安装进行验收，合格后统一浇筑混凝土；
26）采用专用吊具起吊阳台，构件吊至安装位置上方30至50厘米时，辨识钢筋位置关系、边线和控制线位置，缓慢下落，进行精确调整就位；
27）通过定位放线、调整标高，吊装预制楼梯至相应位置，缓慢平稳下放；
28）工人师傅将楼梯预留洞口对准下部的预留钢筋；
29）进行预制楼梯灌注封堵工序，完成预制楼梯的吊装；

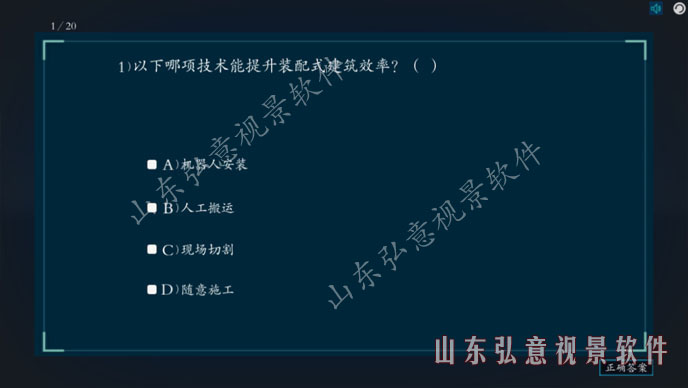

四）在线答题考核实训；

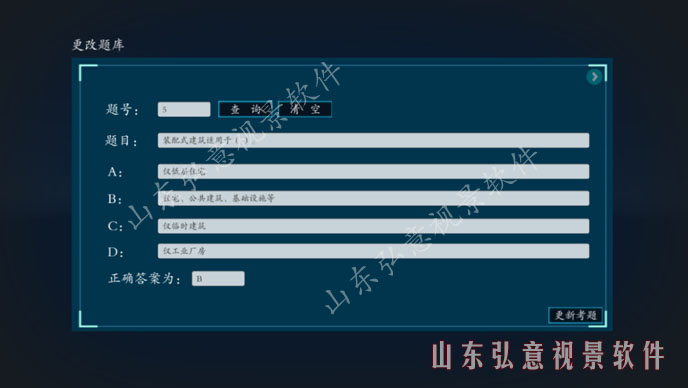

1）装配式建筑知识在线答题评测，软件共设置50道装配式建筑相关考题，随机抽取20道学生进行答题实训，最后软件自动统计学生考核得分；

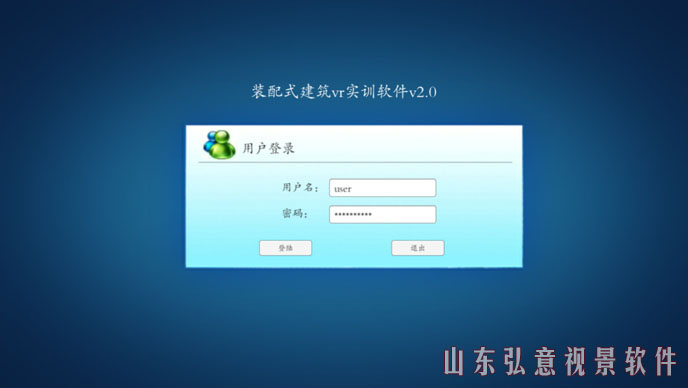

2）教师后台管理，老师以管理员身份登录系统，后台可以对学生权限进行管理，可以添加用户、删除用户、更改用户权限等。

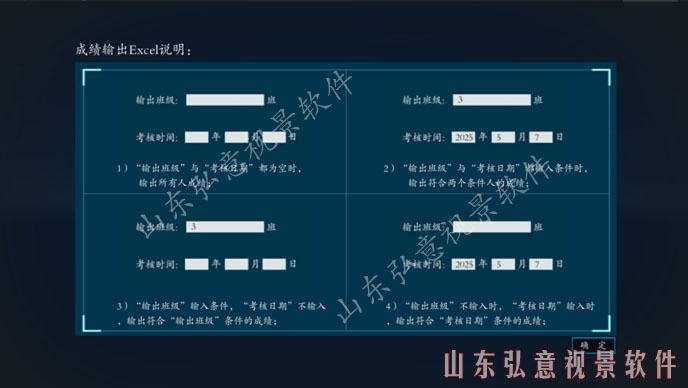

3）成绩后台管理，老师以管理员身份登陆系统，后台可以对学生成绩统一管理，可以查询个人成绩，同时也可以以班或日期为单位将整个班级的成绩导出Excel表中，以便老师对学生成绩管理。

面向院校专业:

土木工程专业，建筑施工行业等。

软件产品价格（不含硬件）：

版本	运行环境	特点	价格
PC版本	CPU:i5-6300@2.3G，内存：4G，显存：独显：4G	无节点限制，可多人使用	微信咨询
HTC VR版	HTC VR眼镜+VR专用电脑配置	沉浸感强，立体显示，身临其境感觉	微信咨询
Webgl版	CPU:i5-6300@2.3G，内存：4G，显存：独显：4G	无需插件，浏览器输入网址即可	微信咨询）
3D立体	主动立体或被动立体环境	大屏幕立体显示，沉浸感强，可多人观看	微信咨询
