继电保护技术虚拟仿真VR实训软件V2.0

继电保护原理+线路测控及保护柜认知+继电保护仿真实验+继保在线答题评测

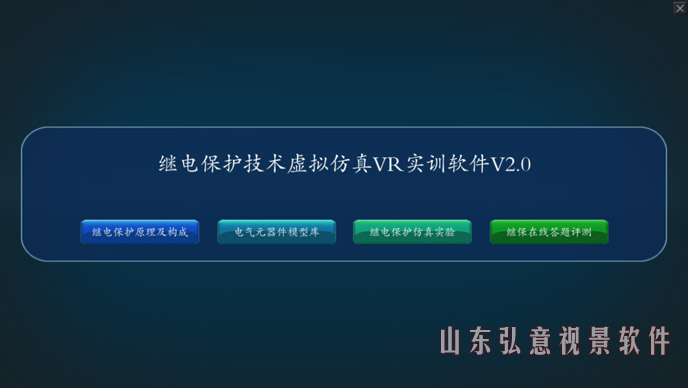

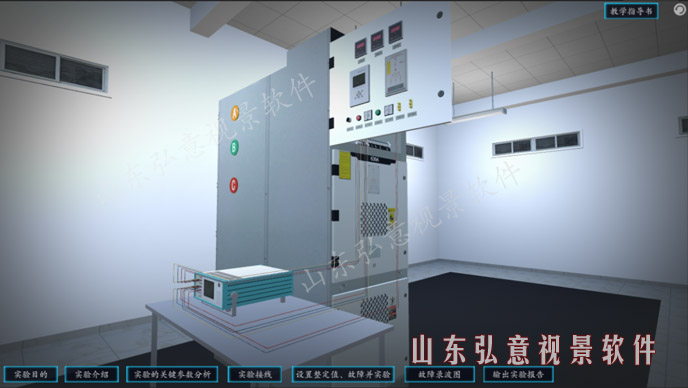

软件主界面

风力发电VR

软件名称：

继电保护技术虚拟仿真VR实训软件V2.0

产品型号：

HYSJ-R1

实验目的：

利用虚拟现实VR技术为电气工程相关专业学生提供三维高仿真、交互式、全程参与互动式、身临其境的继电保护技术技术学习环境。让学生能过软件自主实操和自主模拟实验设计，并产生相应的结果。让学生通过三维可视化方式掌握继电保护原理、线路测控及保护柜认知、继电保护仿真实验、继保在线答题评测等相关基础知识。开展VR实训拓展新途径，提高学生工程设计与创新能力，提升专业人才的培养质量和培养水平。

实训标准:

以学员的知识目标培养为主，提供继电保护原理、线路测控及保护柜认知、继电保护仿真实验等内容。VR实训不受场地、设备等限制，仅大于3*3米的实验室即可，颠覆了原有枯燥死板的教学培训模式。

软件版本:

PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

WebGL版：无需安装插件，利用360极速浏览器、firefox浏览器、UC浏览器输入网址即可。

客户端电脑配置要求：CPU I5以上，内存4G以上，显卡NVIDIA970显存2G以上，硬盘存储容量100G以上

VR眼镜版：需要VR眼镜一套，推荐为HTC VR pro版眼镜;PC版：需要安装客户端EXE。运行电脑配置要求：CPU I5 4590以上，内存8G以上，显卡NVIDIA1060显存4G以上，硬盘存储容量100G以上，视频输出：HDMI1.3,3个USB3.0，1个USR2.0.

Android版：中端手机配置

软件包括内容:

一、继电保护原理及构成；

二、线路测控及保护柜介绍；
三、继电保护仿真实验；
四、继保在线答题评测；

主变差动速断保护实验:

主变差动速断保护是一种关键的变压器保护机制，主要用于主变内部发生严重故障时，迅速的断开故障点，防止进一步损害一次设备的保护方式。

一、阅读实验目的；

二、观看实验介绍；

三、了解实验关键参数分析；

四、打开继保柜后门打开后，才能进行接线；

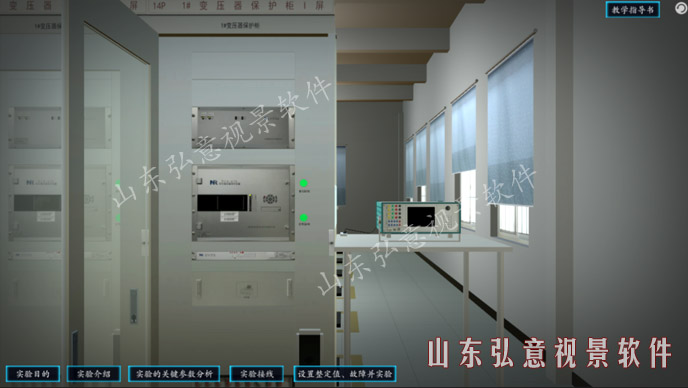

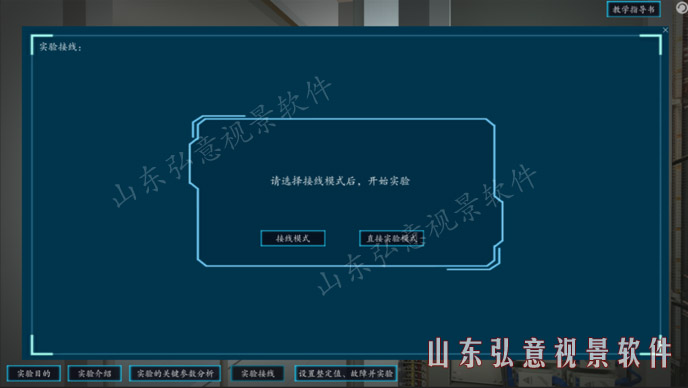

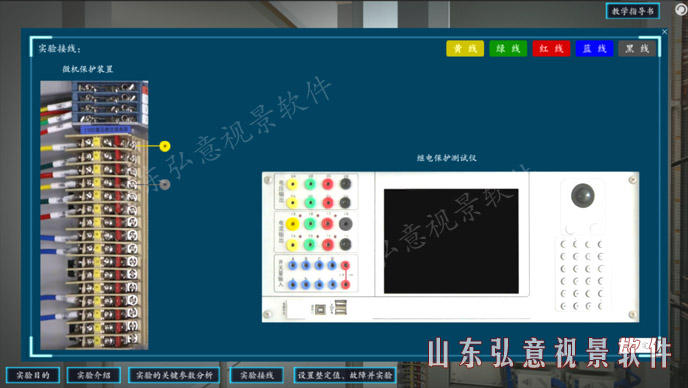

五、点击“实验接线”按钮后，弹出实验接线窗口，可选择“接线模式”与“直接实验模式”；

六、选择“接线模式”后，自己接线，系统验证接线是否正确；

七、 “直接实验模式”进入八步䯅；

八、设置定值：

1）点击“设置整定值、故障并实验”按钮，进入用户提供整定值窗口；

2）点击“设置整定值”，进行整定值设定；

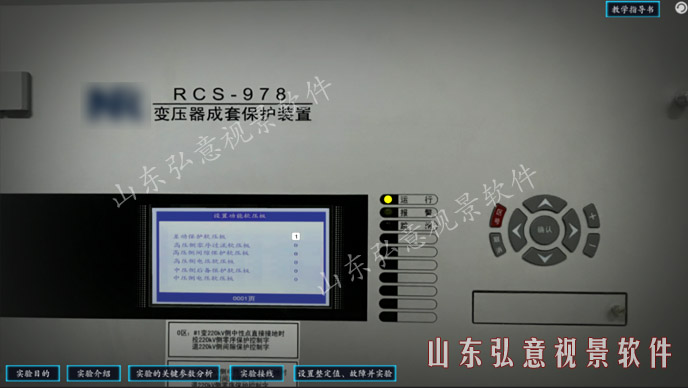

3）点击保护装置“确认”按钮，打开保护装置；

4）点击保护装置“下移”按钮，选择运行操作；

5）点击保护装置“右移”按钮，选择压板投退；

6）点击保护装置“右移”按钮，选择功能软压板；

7）点击保护装置“确认”按钮，进入设置功能软压板面板，将差动保护软压板设置为1；

8）点击保护装置“确认”按钮，返回首页；

9）点击保护装置“下移”按钮，选择定值整定；

10）点击保护装置“右移”按钮，选择保护定值；

11）点击保护装置“右移”按钮，选择差动保护；

12）点击保护装置“右移”按钮，选择数值型定值；

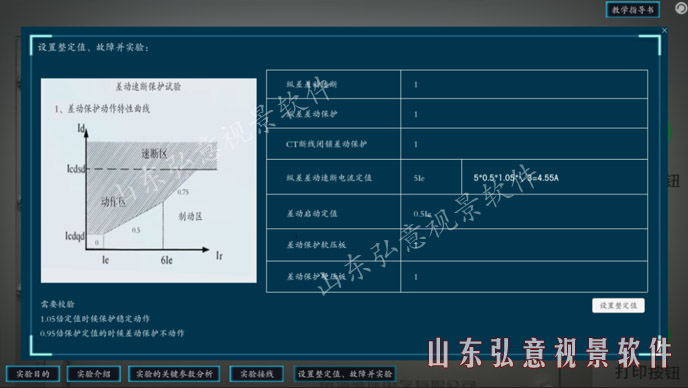

13）点击保护装置“确认”按钮，进入差动保护定值面板，将纵差差动速断电定值设置为5Ie，纵差保护启动电流定值为0.05Ie；

14）点击保护装置“确认”按钮，返回上一级菜单；

15）点击保护装置“下移”按钮，选择投退型定值；

16）点击保护装置“确认”按钮，进入差动保护控制，将纵差差动速断设置为1，纵差差动保护为1；

17）点击保护装置“确认”按钮，返回首页；

18）点击保护装置“上移”按钮，选择信息查看；

19）点击保护装置“右移”按钮，选择保护状态；

20）点击保护装置“右移”按钮，选择保护功能状态；

21）点击保护装置“确认”按钮，进入保护功能状态，查看参数是否正确；

22）点击保护装置“确认”按钮，返回首页；

八、进行实验：

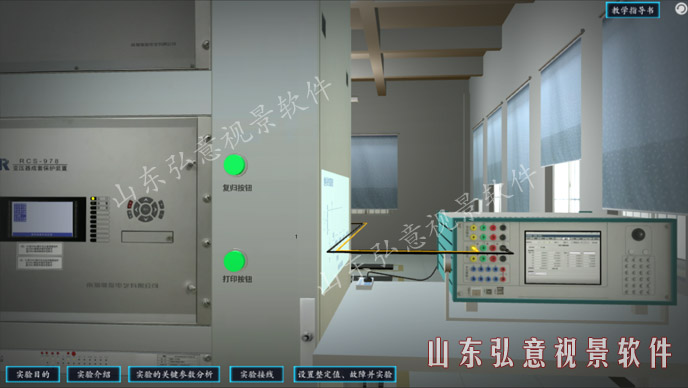

1）打开继电保护测试仪开关（整定值参数正确，才能打开开关，键盘+号相机镜头推进，-号相机镜头后拉）；

2）如果参数设置错误，点击复归按钮，重新设置；

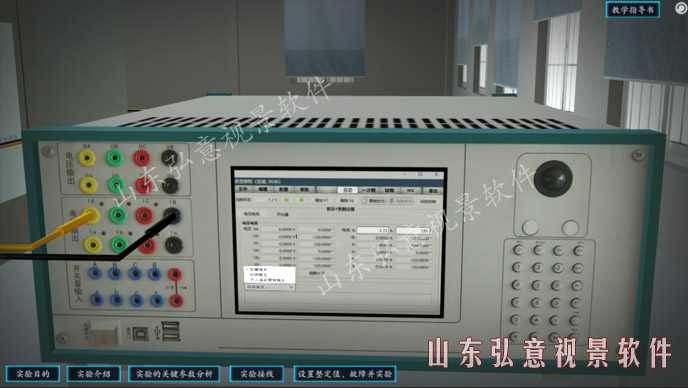

3）设置电流Ia为4.11A，为180度；

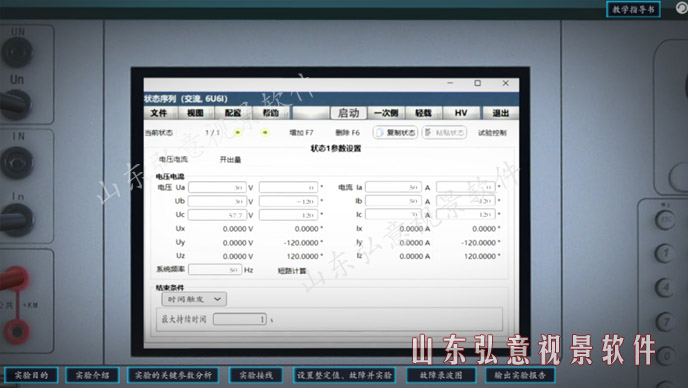

4）在结束条件选择“时间触发”，在最大持续时间输入0.03s；

5）点击启动按钮，进行实验；

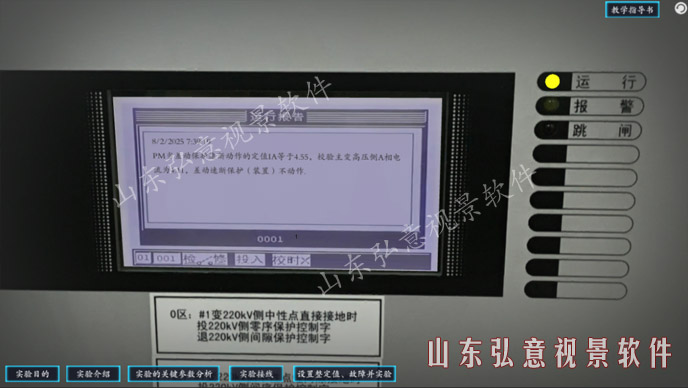

6）在保护装置屏幕上显示实验结果；

7）点击“打印按扭”将结果输出到TXT中，以供老师对学生实验评测；

8）设置电流Ia为4.55A，为180度；

9）在结束条件选择“时间触发”，在最大持续时间输入0.03s；

10）点击启动按钮，进行实验；

11）在保护装置屏幕上显示实验结果；

12）点击“打印按扭”将结果输出到TXT中，以供老师对学生实验评测；

13）实验完成；

三段式电流保护实验:

一、阅读实验目的；

二、观看实验介绍；

三、了解实验关键参数分析；

四、进行接线，可选择“接线模式”与“直接实验模式”；

五、选择“接线模式”后，自己接线，系统判定接线是否正确；

六、 “直接实验模式”进入七步䯅；

七、设置定值：

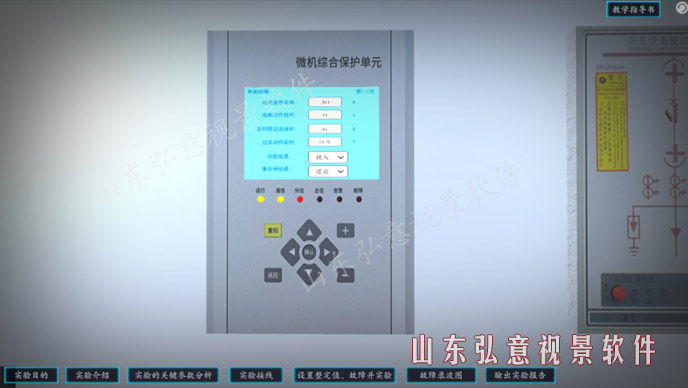

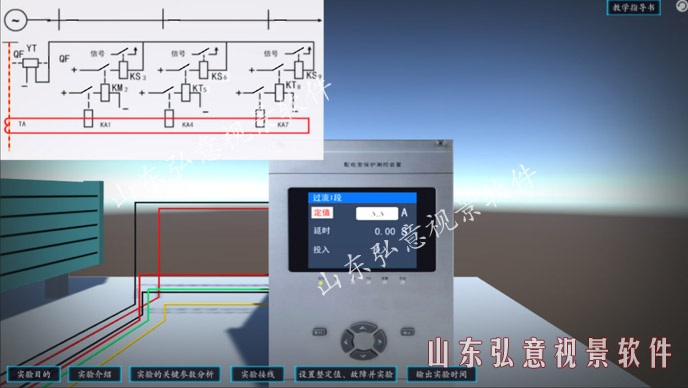

1）双击配电变保护测控装置上“确定”，进入设置界面；

2）利用方向键选择“管理定值”，点击“确定”；

3）在“修改定值”界面选择“过流I段”，点击“确定”；

4）设置过流I段定值为3.3A,该定值由设备厂家提供,延时为0.00S；

5）点击方向左键返回到修改定值界面；

6）在“修改定值”界面选择“过流II段”，点击“确定”；

7）设置过流I段定值为1.43A,该定值由设备厂家提供,延时为0.2S；

8）点击方向左键返回到主界面；

八、进行实验：

1）打开继电保护测试体系开关；

2）选择“交流实验”，进入交流实验界面；

3）设置IA、IB、IC为3.16A(3.3*0.95),点击运行按钮进行实验；

4）查看配电变保护测控装置是否有动作，因3.16A小于I段定值3.3A，3.16大于II段定值1.43A,所以过流I段无动作、过流II段有动作；

5）重新设置IA、IB、IC为3.47A(3.3*1.05),点击运行按钮进行实验；

6）查看配电变保护测控装置是否有动作，因3.47A大于I段定值3.3A，3.47大于II段定值1.43A,所以过流I段、过流II段都有动作；

7）重新设置IA、IB、IC为1.36A(1.43*0.95),点击运行按钮进行实验；

8）查看配电变保护测控装置是否有动作，因1.36A小于I段定值3.3A，1.36小于II段定值1.43A,所以保护装置无动作；

9）重新设置IA、IB、IC为1.5A(1.43*1.05),点击运行按钮进行实验；

10）查看配电变保护测控装置是否有动作，因1.5A小于I段定值3.3A，1.5大于II段定值1.43A,所以过流I段无动作、过流II段有动作；

11）实验完成；

继电保护技术虚拟仿真VR实训软件功能简介

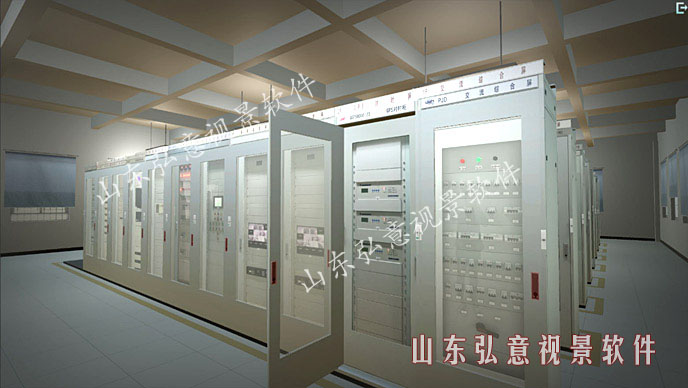

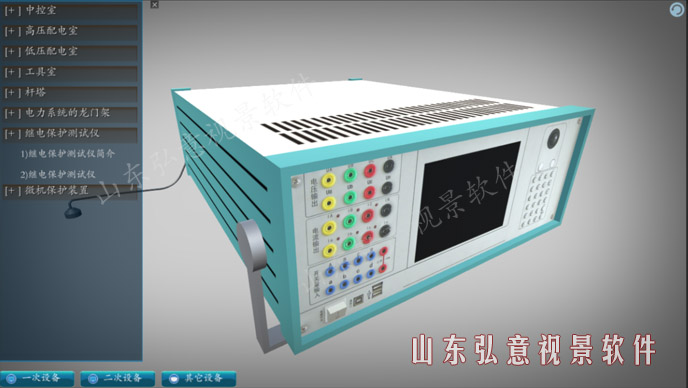

一、进入继电保护仿真实验模块，学员可以通过鼠标控制视角在场景中任意漫游、放大、缩小，学员可根据需求整定各保护元件定值、设定故障条件，并进行仿真实验。利用继电保护仿真教学系统，可以进行继电保护仿真实验，真实模拟真实继电保护设备的特性，根据给定条件真实再现继电保护设备动作情况。同时系统提供实验指导书、系统接线图等相关资料，通过展示设备结构、接线效果，让学员了解任务内容和场景，掌握实操方法和结果演示。

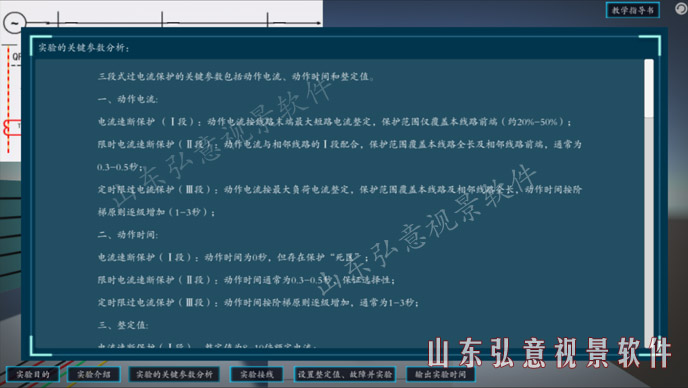

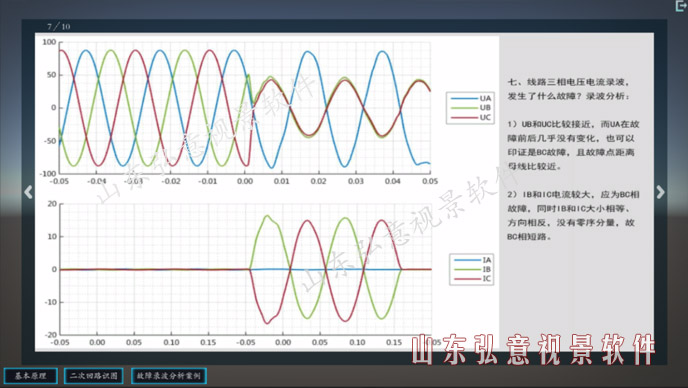

二、软件具备实验原理介绍：要求每个教学项目均有实验原理介绍，对继电保护实验涉及的理论知识进行梳理和总结，包含实验目的、实验介绍、实验的关键参数分析等，同时提供相应的示图，要求内容精炼，重点突出，切合继电保护教学大纲要求，从而加强学员对实验原理的掌握。

三、软件具备虚拟仿真实验操作：软件具备主变差动速断保护实验与三段式过电流保护实验，，学员在实验原理介绍界面了解到实验目的、原理说明和实验接线后。根据所学理论，进行虚拟仿真实验操作验证。

四、继电保护仿真实验根据难易程度分为2种模式：接线模式和直接实验模式。

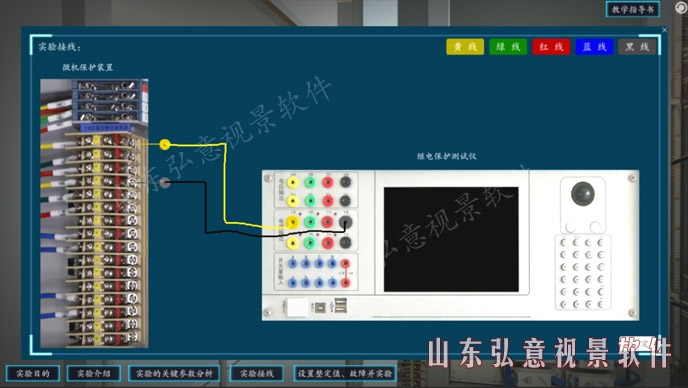

五、软件具备接线模式：要求在接线模式下，元器件在场景图中摆放完毕，系统提供原理图，根据原理图将元器件之间的线路进行连接，检查正确之后，进行直接实验阶段。要求接线既可以在2D场景中进行。

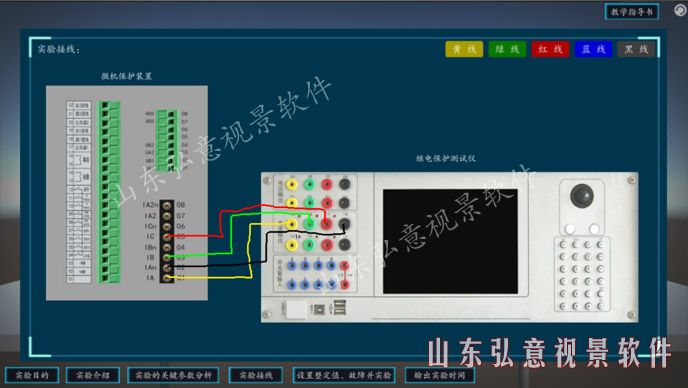

六、在2D场景中，设备的部分细节被隐藏，学生可以用鼠标进行自主设备间接线，系统自动验证接线正确性，让学员对线路原理有整体了解。

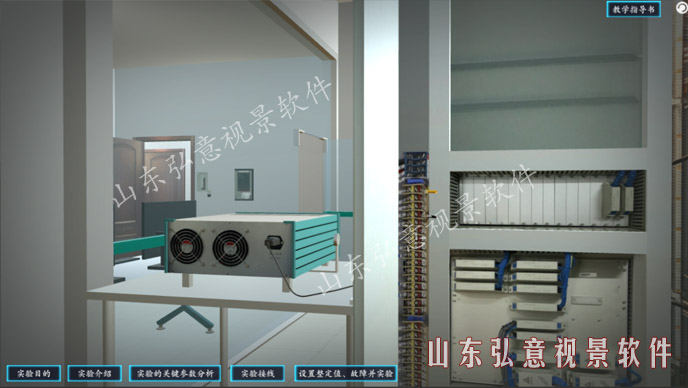

七、3D场景中展示根据元器件实物建立的完整场景，反映继电保护现场真实的接线方式。要求接线时，准确对接元器件的接线端子，由学生自主进行走线，保持界面整洁美观。

八、3D场景下，要求展示依据真实设备建模构造的发电机、断路器、变压器、GIS元件等3D设备布局，反映继电保护现场真实的接线方式，让学员了解实际现场的设备运行模式。

九、直接实验模式：直接实验模式下，省略了接线步骤，实验元器件与线路均已经摆放和连接完毕，学员可开始继电保护的实验。

十、实验场景中是已经接线完毕的元器件，要求可清晰的反映一次侧和二次侧电路。要求一次侧电路对三相线路做颜色区分，模拟真实三相线路。

十一、具备参数输入面板：输入面板中列举的是学员在实验过程中可以进行整定和调参的元器件。学员通过调节输入面板中的各种数值、状态或者开关，形成不同的输入组合，观察实验现象。已做好整定而不可调整数值的元器件，在输入面板中以灰色表示。

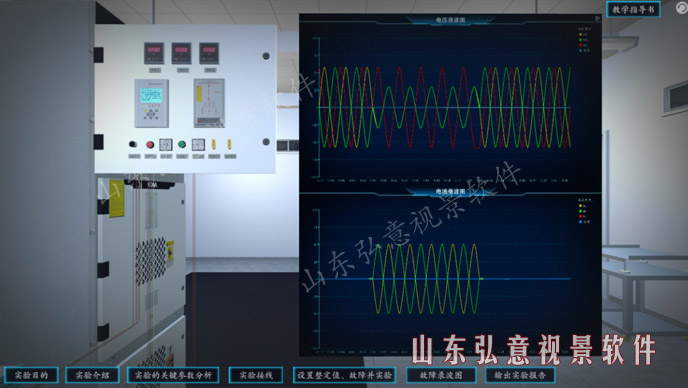

十二、具备输出面板：输出面板展示指示灯亮灭、各种继电器开闭、电流和电压表数值等输出，要求实验过程中时刻监控输入面板的变化，通过后台计算，然后将结果反应到输出元器件的状态变化，学员通过观察实验输出，完成实验报告。

十三、场景中的元器件与输入面板或输出面板进行对应，且鼠标点击输出面板对应设备时，场景设备高亮显示，方便快速定位元器件。

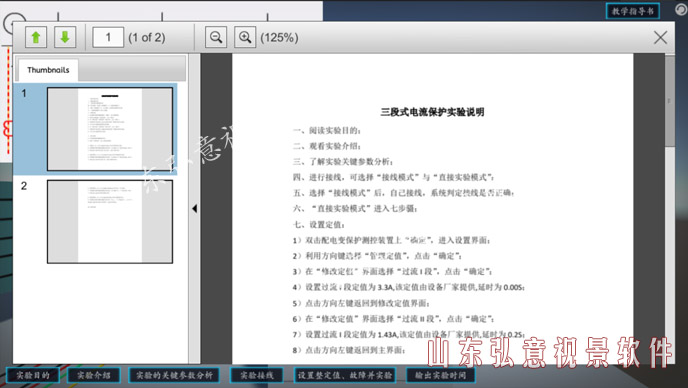

十四、软件具备教学指导书显示功能：要求在实验介绍界面点击“教学指导书”能够弹出电子版当前实验的教学指导书，内容包含实验原理介绍、实验步骤、课后思考题等，帮助夯实基础，更好地完成教学。

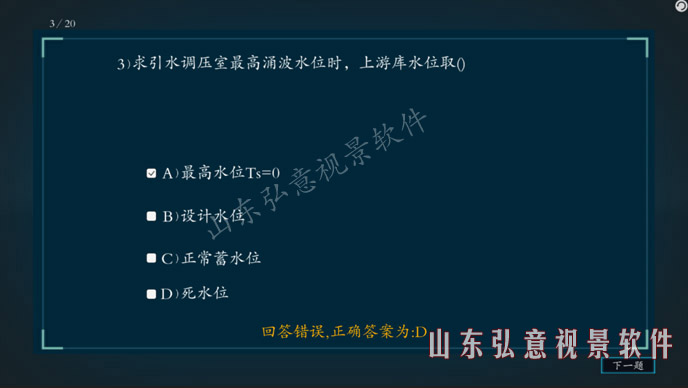

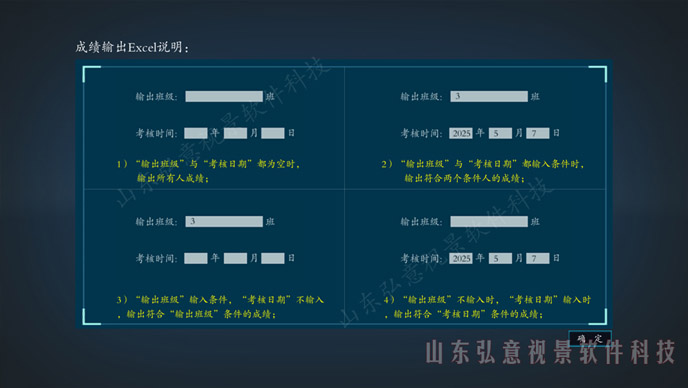

十五、每个实验均设置在线答题评测，系统随机抽取考题，评测对错，给出正确答案，最终统计学生成绩。十八、成绩后台管理，教师以管理员身份登陆后台，后台可以对学生成绩统一管理，可以查询个人成绩，同时也可以以班或日期为单位将整个班级的成绩导出Excel表中，以便老师对学生成绩管理。

面向院校专业:

环境工程专业，电力工程，资源循环科学与工程专业，热能工程专业，电气工程专业。

软件产品价格：

版本	运行环境	特点	价格
PC版本	CPU:i5-6300@2.3G，内存：4G，显存：独显：4G	无节点限制，可多人使用	微信咨询
HTC VR版	VR专用电脑配置	沉浸感强，立体显示，身临其境感觉	微信咨询
Webgl版	CPU:i5-6300@2.3G，内存：4G，显存：独显：4G	无需插件，浏览器输入网址即可	微信咨询
3D立体	主动立体或被动立体环境	大屏幕立体显示，沉浸感强，可多人观看	电话面议
